Rel Pemasangan Panel Suria Pengeluar dan Pembekal

Jenama Xiamen TopfencesolarRel Pemasangan Panel Suriadigunakan untuk sistem solar bumbung adalah bahan Aluminium tahap tinggi yang dioptimumkan untuk pemasangan panel solar.

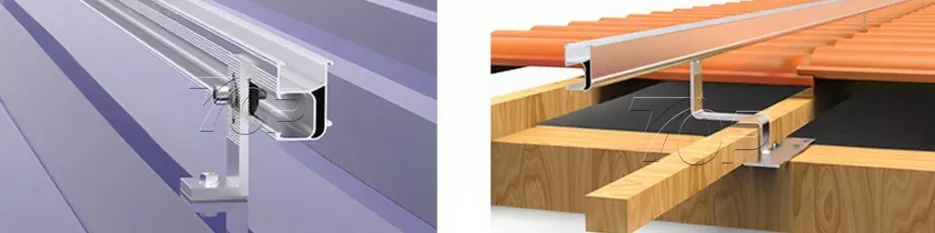

Rel solar jenis bumbung:

Aluminium 6005-T5/T6 adalah ciri kekuatan tinggi, rintangan kakisan yang sangat baik dan berat yang sangat ringan, bahan yang paling sesuai untuk rak sistem atas bumbung

TF-RL siri B46 rel | Panjang 4000mm, 4200mm, 4500mm, 4800mm dll.

Saiz biasa: 27.3 * 48.3* 4500 mm

Rawatan permukaan: ≥10μm

Kit pemasangan rel

Butiran reka bentuk struktur: Ambil TF-RL-B46 yang merupakan salah satu model paling popular sebagai contoh.

Dimensi struktur:

Parameter Geometri Bahagian Struktur
(1) Rel:	B46		Bahan:		AL6005-T6
σs= 250	N/mm2		E= 70000		N/mm2
Parameter Geometri Bahagian
A(mm2)		197.0		Ip(mm4)		64335.0
Ix(mm4)		43678.0		Iy(mm4)		20657.0
Zxup(mm3)		1804.0		Zyleft(mm3)		1703.0
Zydown(mm3)		2004.0		Zyright(mm3)		1306.0

Berat /Meter = Ketumpatan ρ(kg/m³) × Luas Keratan A(m2) × g(N/kg)

=2710 x 0.00019696 x 9.8

=5.23 N/m

Analisis Komposisi Kimia rel aluminium B46:

(Kaedah Ujian : GB/T3190-2008,OES)

Unsur Kimia AL6005-T6
unsur	Peraturan 6005	Produk Aluminium Antai (AT6006 -T6)	Kesimpulan
Si	0.6－0.9	0.62	lulus
Fe	≤0.35	0.13	lulus
Cu	≤0.10	<0.001	lulus
Mn	≤0.10	0.003	lulus
Mg	0.40-0.60	0.56	lulus
Cr	≤0.35	0.001	lulus
Zn	≤0.10	0.01	lulus
Ti	≤0.10	0.014	lulus
Al	margin	margin	lulus

Ujian Tegangan:

Kaedah Ujian : JIS Z 2241-2011

Sifat Mekanikal AL6005-T6

Item ujian	Jenis spesimen	Kekuatan tegangan (Rm)(Mpa）	Kekuatan bukti(R0 .2) (Mpa)	Pemanjangan selepas patah (A50mm)(%)
Hasilnya	No.13B	295	263	10

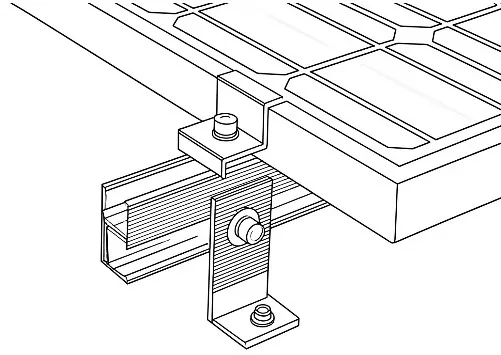

Aksesori kit pemasangan struktur rel:


Dua Benang Bolt	Cangkuk Bumbung	Kit kaki L	Pengapit Pertengahan 1

Pengapit Akhir 1	Pengapit Pertengahan 2	Pengapit Akhir 2	Lembaran konduktif

Lebih banyak aplikasi rel

View as

Pendakap Rel Pemasangan Panel Suria Aluminium

Pendakap rel pemasangan panel solar aluminium yang dibuat oleh Xiamen Topfencesolar dari China menggunakan cangkuk bumbung yang dipasang pada rasuk untuk menyokong rel B45. Penyambung rel menghubungkan kepingan rel dalam satu rel panjang berturut-turut demi baris untuk menyusun panel solar dalam orientasi landskap atau menegak. Prestasi kebolehpercayaan yang tinggi ini disambut hangat oleh pasaran Eropah, Asia, Amerika.
Nama Jenama:Topfencesolar
Bahan Produk:aluminium
Fungsi Produk:Rel untuk pemasangan panel solar
Hayat Perkhidmatan:≥25 tahun

Lihat Lagi >> Hantar Pertanyaan >>

Rel Pemasangan Bumbung Rak Solar

Sebagai pembekal yang dipercayai untuk struktur pemasangan solar, Xiamen Topfencesolar Co., Ltd berdedikasi untuk mereka bentuk dan mengeluarkan rel pemasangan bumbung rak Solar berprestasi tinggi untuk memenuhi pelbagai permintaan pasaran, daripada bumbung kediaman hingga loji PV komersial. Kami mereka bentuk produk yang memberikan prestasi teknikal dan kecekapan kos.

Nama Jenama:Topfencesolar

Bahan Produk:AL6005-T5/ AL6063-T6

Fungsi Produk:Pemasangan Atas Bumbung

Hayat Perkhidmatan:Lebih daripada 20 tahun

Lihat Lagi >> Hantar Pertanyaan >>

Rel Panel Suria

Rel Panel Suria menyediakan sokongan yang stabil untuk sistem pemasangan bumbung suria, dan boleh menyesuaikan pelbagai keadaan. Xiamen Topfencesolar ialah pengilang profesional yang kami menawarkan perkhidmatan tersuai rel panel solar untuk membantu pelanggan dengan projek solar mereka. Sampel tersedia untuk saiz dan kuantiti yang berbeza.
Nama Jenama:Topfencesolar
Bahan Produk:Aluminium Al6005-T5 / T6
Fungsi Produk:Pemasangan solar bumbung logam
Hayat Perkhidmatan:20 tahun

Lihat Lagi >> Hantar Pertanyaan >>

Rel Mini untuk Pemasangan Panel Suria Bumbung Logam

Sebagai pengilang dan pembekal profesional di China, Rel Mini untuk Pemasangan Panel Suria Bumbung Logam tahan lama dan ciri ringan yang dihasilkan oleh Xiamen Topfencesolar boleh mengurangkan 20-30% kos yang lebih rendah untuk pemasangan panel solar anda. Anodisasi permukaan aluminium sedang diproses ≥ 10μm, memerlukan usaha besar untuk kalis UV, dan rintangan kakisan, dengan melakukan servis selama 25 tahun. Penyelesaian tanpa rel ini dialu-alukan dan digunakan dalam sistem suria bidang kediaman, komersial dan perindustrian.
Nama Jenama:Topfencesolar
Bahan Produk:Al6005-T5
Fungsi Produk:Untuk pemuatan panel solar di atas bumbung atau tanah
Hayat Perkhidmatan:≥25 tahun

Lihat Lagi >> Hantar Pertanyaan >>

Pemasangan Rak Bumbung Panel Suria

Topfencesolar mengetuai menghasilkan pemasangan rak bumbung panel solar, kilang yang berpangkalan di China. Rel ialah kurungan pemasangan utama sistem fotovoltaik. Dengan pemasangan rel, ia boleh memasang panel solar dengan selamat pada pelbagai bumbung. Seperti bumbung konkrit, logam, dan jubin. Rel ringan diperbuat daripada aloi aluminium, berprestasi dengan rintangan kakisan yang sangat baik, apatah lagi, ia mudah dipasang.

Lihat Lagi >> Hantar Pertanyaan >>

Rel Pemasangan Panel Suria Aluminium

Rel Pemasangan Panel Suria Aluminium adalah salah satu bahagian penting untuk keseluruhan struktur pemasangan solar. Ia diperbuat daripada bahan aluminium 6005-T5 dengan rawatan permukaan anodizing, tahan lama selama lebih daripada 25 tahun.
Nama Jenama:Topfencesolar
Bahan Produk:Aluminium 6005-T5, 6063-T6
Fungsi Produk:Sokongan pemasangan solar
Hayat Perkhidmatan:≥ 20 tahun

Lihat Lagi >> Hantar Pertanyaan >>

Sebagai pengeluar dan pembekal Rel Pemasangan Panel Suria yang boleh dipercayai di China, kami mempunyai kilang kami. Untuk mendapatkan senarai harga produk tersuai, sila hubungi kami.
