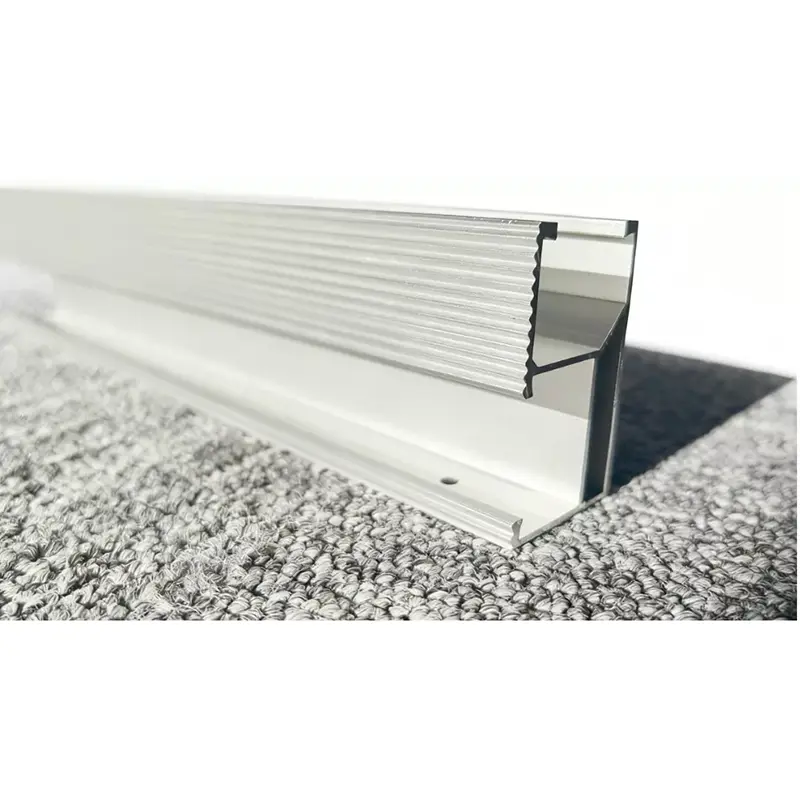

Rel Pemasangan Panel Suria Aluminium
Rel Pemasangan Panel Suria Aluminium adalah salah satu bahagian penting untuk keseluruhan struktur pemasangan solar. Ia diperbuat daripada bahan aluminium 6005-T5 dengan rawatan permukaan anodizing, tahan lama selama lebih daripada 25 tahun.
Nama Jenama:Topfencesolar Bahan Produk:Aluminium 6005-T5, 6063-T6 Fungsi Produk:Sokongan pemasangan solar Hayat Perkhidmatan:≥ 20 tahun
Nama Jenama:Topfencesolar Bahan Produk:Aluminium 6005-T5, 6063-T6 Fungsi Produk:Sokongan pemasangan solar Hayat Perkhidmatan:≥ 20 tahun
Rel Pemasangan Panel Suria Aluminium TF-RL-B48 direka untuk bumbung, Ia biasanya digunakan untuk pemasangan di mana terdapat keperluan kekuatan struktur yang tinggi. Reka bentuk profil rel adalah lebih kuat dan lebih tebal daripada rel bumbung biasa di pasaran, ia boleh digunakan dalam beberapa projek dengan kelajuan angin kencang maksimum hingga 60m/s.
LEMBARAN DATA
|
Kategori Item Pemeriksaan |
Item Pemeriksaan |
Keperluan Standard (ASTM B221) |
|
Komposisi Kimia (%) |
Silikon (Si) |
0.40 - 0.80 |
|
Besi (Fe) |
≤ 0.70 |
|
|
Kuprum (Cu) |
≤ 0.10 |
|
|
Mangan (Mn) |
0.30 - 0.60 |
|
|
Magnesium (Mg) |
0.40 - 0.60 |
|
|
Chromium (Cr) |
≤ 0.10 |
|
|
Zink (Zn) |
≤ 0.25 |
|
|
Titanium (Ti) |
≤ 0.10 |
|
|
Elemen Lain (Setiap) |
≤ 0.05 |
|
|
Elemen Lain (Jumlah) |
≤ 0.15 |
|
|
Aluminium (Al) |
Baki |
|
|
Sifat Mekanikal |
Kekuatan Tegangan (σb) |
≥ 230 MPa |
|
Kekuatan Hasil (σ0.2) |
≥ 170 MPa |
|
|
Pemanjangan (δ5) |
≥ 8% |
|
|
Kekerasan Brinell (HB) |
≥ 65 |
|
|
Kekuatan Ricih |
≥ 140 MPa |

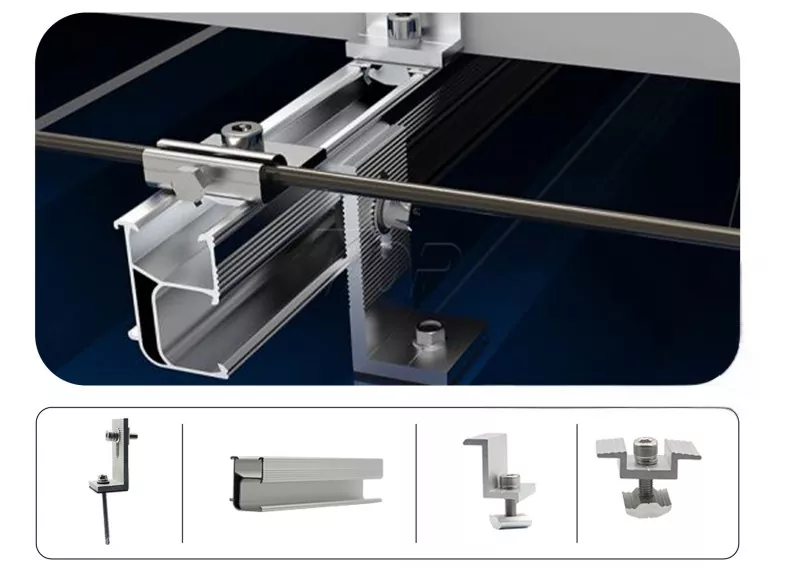

Rel PV TF-RL-B48 popular kerana reka bentuk khasnya, ia direka dengan slot di belakang profil, jadi penyambung rel boleh dipasang di belakang Rel, yang tidak akan menjejaskan pemasangan kaki L atau Cangkuk Bumbung Jubin.
Dengan cara ini, pasukan pemasangan tidak perlu risau tentang isu Gangguan, menjimatkan masa pemasangan.

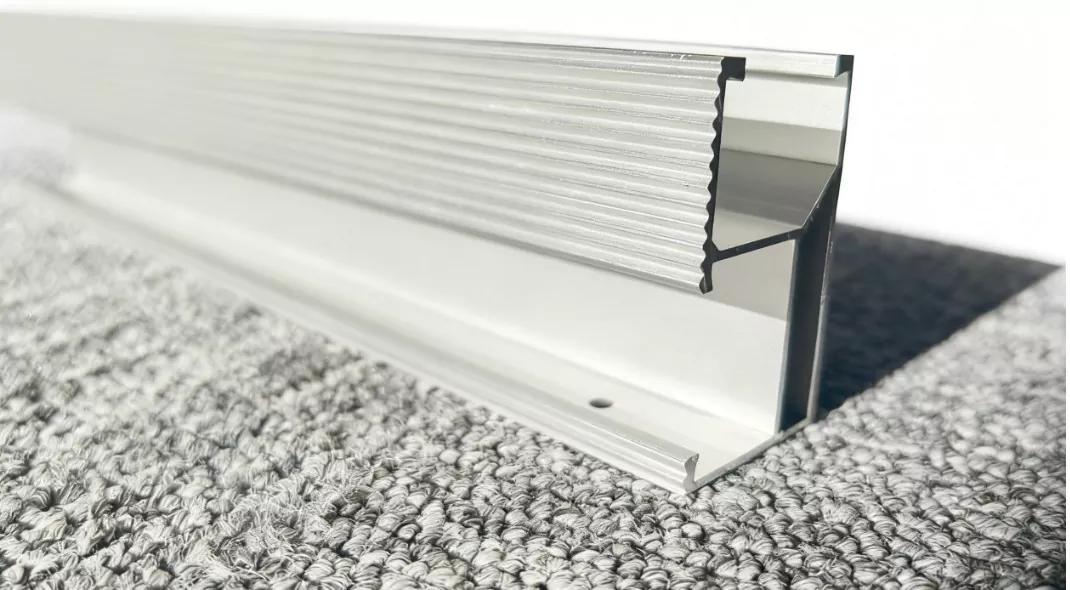

Ketebalan lapisan anodisasi rel pemasangan panel solar Aluminium kami adalah lebih daripada 10μm, dengan penampilan yang baik dan rintangan kakisan yang kuat. Yang menjadikannya sesuai untuk kegunaan luar dalam pelbagai iklim. (keperluan yang berbeza untuk lapisan anodizing juga boleh disesuaikan)
Berat rel pelekap solar Aluminium adalah ringan, mudah dikendalikan dan dipasang, yang akan menjimatkan kos buruh dan menyokong pemasangan yang fleksibel.
Bahagian hadapan rel bumbung mempunyai jalur, yang boleh meningkatkan kestabilan aksesori cangkuk Bumbung atau L Feet untuk dipadankan dengan sempurna dengannya.

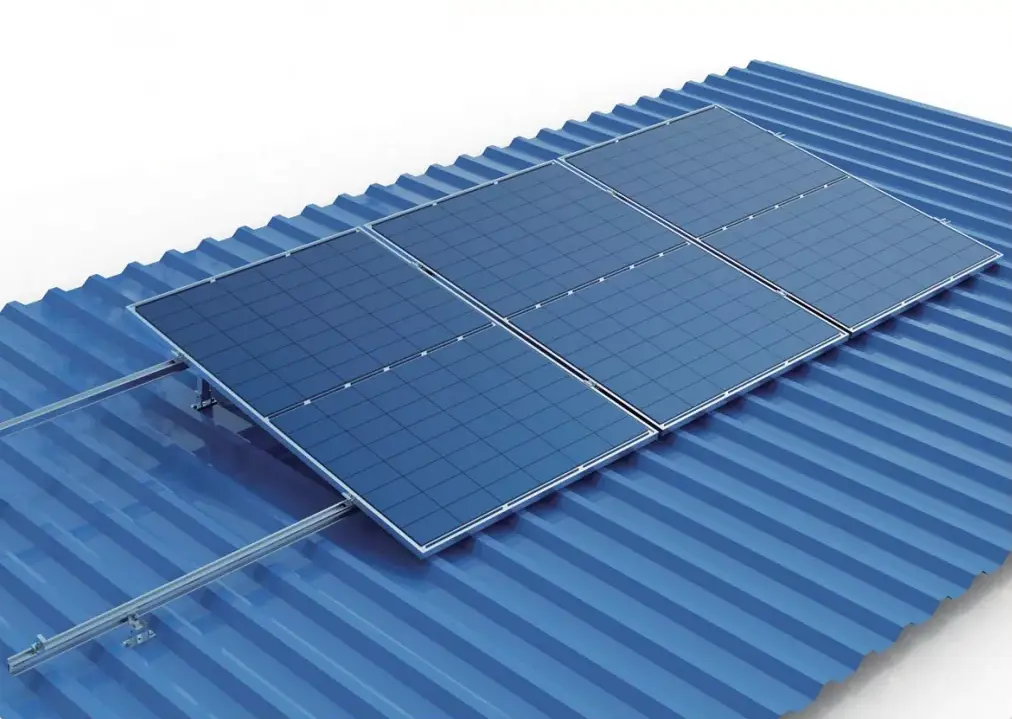

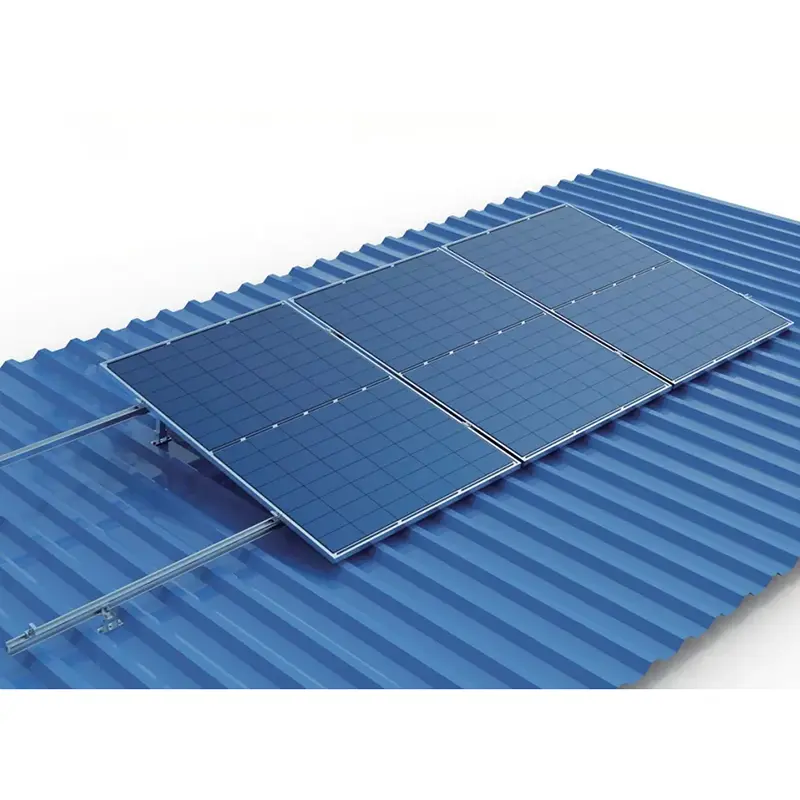

Struktur pemasangan untuk bumbung logam termasuk: Kaki L, Rel Suria, Pengapit Akhir, Pengapit Tengah, dll
Terdapat warna Perak dan Hitam tersedia, dan panjang boleh disesuaikan mengikut permintaan projek.
Kuantiti setiap item boleh diselaraskan mengikut keperluan

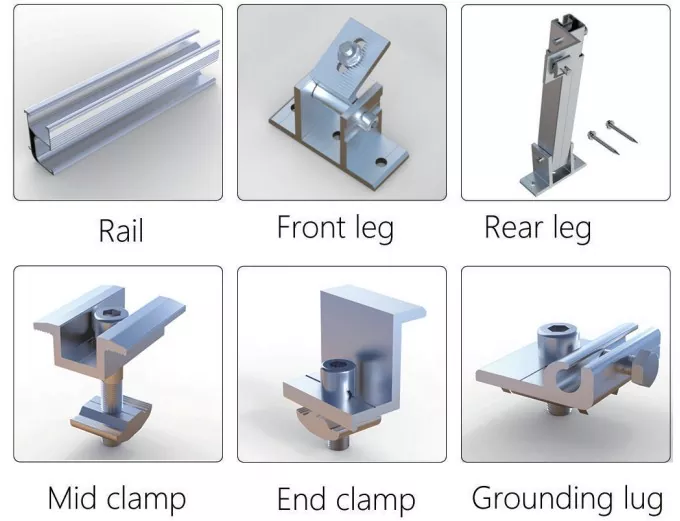

Apakah kit pemasangan lengkap sistem rak solar ini?
Keseluruhan kit terutamanya mengandungi rel, kaki hadapan, kaki belakang dan pengapit seperti Pengapit pertengahan, Pengapit akhir, dan lug pembumian, dsb.
Bagaimana untuk memasang rel di atas bumbung?
1. Ukur saiz bumbung untuk memeriksa kuantiti Rel Pemasangan Panel Suria Aluminium.

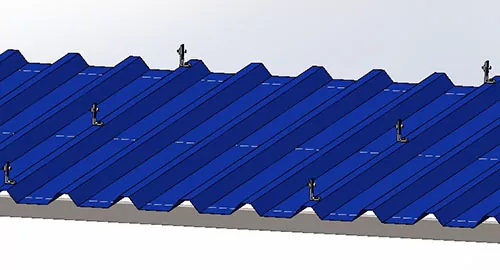

2. Pasang pangkalan sokongan rel. Contohnya di bawah jenis penyelesaian L Feet, memasang kit kaki L terlebih dahulu di atas bumbung kedudukan.
3. Rel gelongsor antara satu garisan L kaki yang sama, selamatkan dengan bolt slot T pada kaki L. Rel akan disambungkan oleh penyambung rel seperti di bawah rajah.
|
|
|
|
|

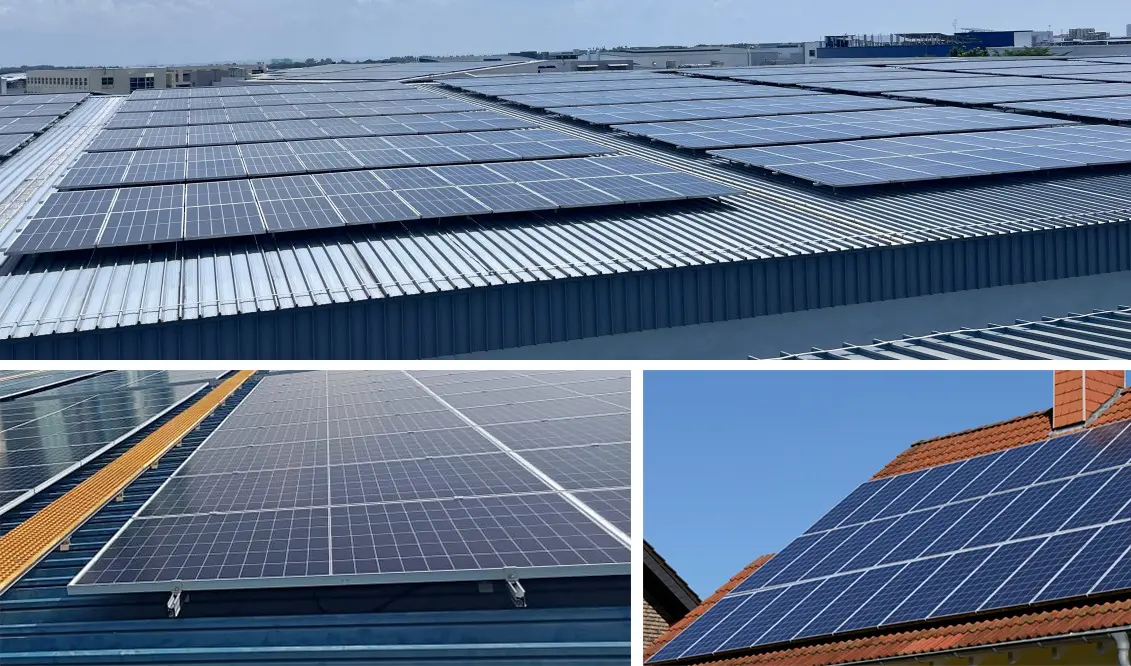

Kes Projek
