Pengukuhan Pagar PV Wilayah Angin Tinggi: Panduan Kejuruteraan untuk Kontraktor & Pemasang EPC

Penyelesaian Pengukuhan Struktur untuk Sistem Pagar PV Angin Tinggi

Struktur Aloi Aluminium Bertetulang lwn Keluli Tradisional

Pemilihan bahan adalah salah satu keputusan yang paling kritikal dalamPengukuhan pagar PV, terutamanya dalam persekitaran angin kencang dan menghakis. Struktur keluli tergalvani tradisional, walaupun kos efektif dalam jangka pendek, sering mengalami degradasi yang dipercepatkan di kawasan pantai atau lembap. Sebaliknya, sistem aloi aluminium berkekuatan tinggi menawarkan keseimbangan unggul antara berat, rintangan kakisan dan prestasi struktur.

Dari perspektif kejuruteraan, aloi aluminium (biasanya 6005-T5 atau 6063-T6) memberikan kekuatan tegangan yang sangat baik sambil mengurangkan beban mati pada asas dengan ketara. Pengurangan berat ini secara langsung meningkatkan kecekapan pemasangan dan mengurangkan kos pengangkutan—pertimbangan utama untuk kontraktor EPC yang menguruskan penggunaan berskala besar.

Apabila digandingkan denganPengikat keluli tahan karat SUS304, struktur aluminium membentuk sistem tahan kakisan yang mampu menahan persekitaran semburan garam melebihi 720 jam. Berbanding keluli hot-dip galvanized (HDG), yang mungkin mengalami kecacatan salutan dari masa ke masa, kombinasi ini memastikan ketahanan jangka panjang dengan penyelenggaraan yang minimum.

Reka Bentuk Pos Dioptimumkan untuk Rintangan Angin

Tiang pagar bertindak sebagai komponen galas beban utama dalam mana-mana sistem pagar solar. Di kawasan angin kencang, reka bentuk tiang yang tidak mencukupi adalah salah satu punca utama kegagalan struktur. Sistem pagar PV bertetulang memerlukan tiang dengan ketebalan dinding yang meningkat, biasanya ≥2.0mm, untuk menahan lenturan dan lengkok di bawah beban angin sisi.

Sama pentingnya ialahkedalaman embedment. Untuk kebanyakan aplikasi angin kencang, kedalaman minimum 800mm disyorkan, walaupun ini boleh meningkat bergantung pada keadaan tanah dan kelas angin. Pembenaman yang lebih dalam meningkatkan daya tahan terhadap detik terbalik dan daya angkat.

Reka bentuk lanjutan juga boleh menggabungkan:

• Profil tiang berbentuk topi atau berbentuk C untuk momen inersia yang lebih baik
• Plat asas bertetulang untuk sistem dipasang konkrit
• Ciri anti-putaran untuk mengelakkan ketidakstabilan kilasan

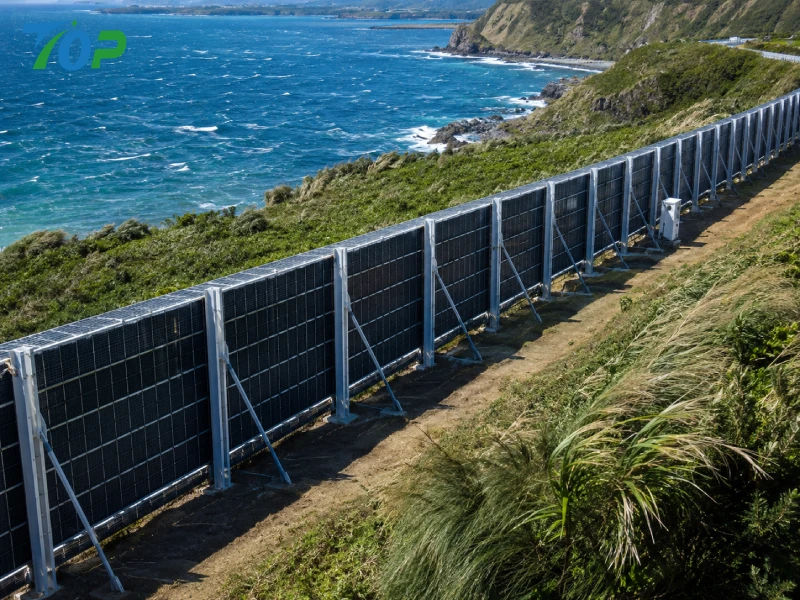

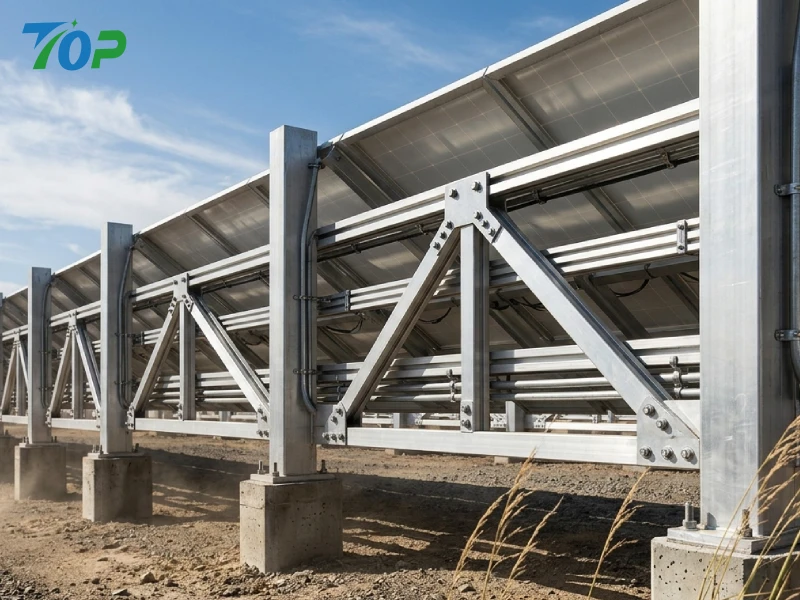

Reka Bentuk Tetulang Silang & Tetulang Segi Tiga

Salah satu cara paling berkesan untuk meningkatkan ketegaran struktur dalamsistem pagar PV tahan anginadalah melalui pendakap silang. Dengan memperkenalkan anggota pepenjuru, beban boleh diagihkan semula merentasi pelbagai elemen struktur, dengan ketara mengurangkan kepekatan tegasan pada نقاط kritikal.

Geometri tetulang segi tiga amat berkesan kerana ia menukar daya lentur kepada daya paksi, bahan yang boleh bertahan dengan lebih cekap. Pendekatan reka bentuk ini meminimumkan ubah bentuk di bawah tekanan angin dan meningkatkan kestabilan keseluruhan sistem.

Bagi kontraktor EPC, menggabungkan modul pendakap pra-kejuruteraan juga boleh menyelaraskan pemasangan, mengurangkan masa fabrikasi di tapak sambil mengekalkan ketepatan kejuruteraan.

Sistem Pengikat dan Pengapit Berkekuatan Tinggi

Pengikat sering diabaikan, namun ia memainkan peranan penting dalam mengekalkan integriti struktur di bawah beban angin dinamik. Dalam aplikasi angin kencang, semua bolt, nat, dan pengapit hendaklah dibuat daripadaKeluli tahan karat SUS304 atau SUS316untuk memastikan kedua-dua kekuatan dan rintangan kakisan.

Kawalan tork adalah sama penting. Bolt yang kurang diketatkan boleh longgar dari semasa ke semasa, manakala pengikat yang terlalu ketat mungkin mengalami keletihan material. Melaksanakan pemasangan terkawal tork—biasanya menggunakan sepana tork yang ditentukur—memastikan pramuat yang konsisten merentas semua sambungan.

Amalan yang disyorkan termasuk:

• Menggunakan pencuci anti longgar atau kacang kunci
• Menggunakan sebatian pengunci benang dalam sambungan kritikal
• Menjalankan pengesahan tork selepas pemasangan

Pengoptimuman Aerodinamik

Di luar tetulang struktur, reka bentuk aerodinamik memainkan peranan penting dalam mengurangkan beban angin. Panel pagar pepejal boleh mencipta rintangan angin yang ketara, membawa kepada الضغط yang lebih tinggi pada komponen struktur. Sebaliknya, reka bentuk yang dioptimumkan membenarkan aliran udara separa, mengurangkan beban keseluruhan.

Strategi yang berkesan termasuk:

• Memperkenalkan jarak terkawal antara panel
• Menggunakan sistem pagar berlubang atau bersandar jaring
• Melaraskan sudut kecondongan panel untuk meminimumkan pekali seretan

Pengoptimuman reka bentuk ini bukan sahaja meningkatkan prestasi struktur tetapi juga mengurangkan keperluan bahan, menyumbang kepada kecekapan kos yang lebih baik dan ROI yang lebih baik.

Kejuruteraan Asas untuk Kestabilan Pagar PV di Kawasan Angin Kencang

Perbandingan Ground Mount vs Concrete Foundation

Pilihan antara tiang tanah terdorong dan asas konkrit mempunyai kesan langsung ke atas kestabilan sistem dan kelajuan pemasangan. Sistem yang dipasang di tanah lebih pantas dipasang dan lebih menjimatkan kos dalam keadaan tanah yang sesuai, tetapi mungkin menawarkan rintangan terhad di zon angin yang sangat kencang.

Asas konkrit, walaupun lebih intensif buruh, memberikan kapasiti galas beban yang unggul dan disyorkan untuk:

• Kawasan pantai dengan pendedahan angin kencang
• Tanah lembut atau berpasir dengan kapasiti galas yang rendah
• Projek yang memerlukan kebolehpercayaan struktur jangka panjang

Kesan Keadaan Tanah (Pasir, Tanah Liat, Bentuk Bumi Berbatu)

Ciri-ciri tanah secara langsung mempengaruhi prestasi asas. Tanah berpasir, sebagai contoh, menawarkan rintangan sisi yang lemah dan mungkin memerlukan benam yang lebih dalam atau tapak konkrit yang lebih besar. Tanah liat boleh memberikan kohesi yang lebih baik tetapi mungkin terdedah kepada pengembangan dan pengecutan yang disebabkan oleh air.

Bentuk muka bumi berbatu, sambil menawarkan kapasiti galas yang tinggi, memberikan cabaran pemasangan yang mungkin memerlukan peralatan penggerudian khusus. Bagi kontraktor EPC, menjalankan tinjauan geoteknikal sebelum pemasangan adalah penting untuk memilih reka bentuk asas yang sesuai.

Kedalaman & Diameter Asas yang disyorkan oleh Kelas Angin

Reka bentuk asas mesti diselaraskan dengan klasifikasi angin tempatan. Sebagai garis panduan umum:

• Zon angin sederhana: 600–800mm kedalaman benam
• Zon angin kencang: 800–1200mm kedalaman benam
• Zon angin melampau (rawan taufan): ≥1200mm dengan konkrit bertetulang

Diameter asas juga perlu ditingkatkan secara berkadar untuk menahan daya angkat, terutamanya dalam tanah lembut.

Teknik Reka Bentuk Anti-Uplift

Daya angkat yang dijana oleh angin kencang boleh menjejaskan struktur yang direka dengan baik jika tidak ditangani dengan betul. Strategi anti-angkatan yang berkesan termasuk:

• Menggunakan bolt penambat yang tertanam dalam asas konkrit
• Menggabungkan tapak kaki yang diperbesarkan untuk meningkatkan rintangan وزن
• Menambah sauh tanah atau cerucuk heliks untuk kestabilan tambahan

Langkah-langkah ini amat penting di kawasan pesisir pantai dan rawan taufan, di mana daya angin menegak boleh menjadi kritikal seperti beban sisi.

Reka Bentuk Kalis Air & Anti-Karat dalam Persekitaran Angin Tinggi Pantai

Rintangan Semburan Garam (≥720j Standard Ujian)

Dalam persekitaran pantai, kakisan merupakan faktor utama yang mempengaruhi jangka hayat sistem. Berkualiti tinggiSistem tetulang pagar PVmesti lulus piawaian ujian semburan garam sekurang-kurangnya 720 jam untuk memastikan ketahanan jangka panjang.

Tahap rintangan ini penting untuk mencegah kemerosotan struktur dan mengekalkan prestasi mekanikal dari semasa ke semasa.

Pemilihan Bahan: SUS304 lwn SUS316 lwn HDG Steel

Pilihan bahan memberi kesan ketara kepada rintangan kakisan:

• SUS304:Pilihan standard dengan rintangan kakisan yang sangat baik untuk kebanyakan persekitaran
• SUS316:Rintangan yang dipertingkatkan untuk kawasan pantai atau perindustrian yang sangat menghakis
• Keluli HDG:Kos yang lebih rendah tetapi mengurangkan ketahanan dalam keadaan berat garam

Bagi pembeli B2B, pemilihan bahan yang sesuai memastikan keseimbangan optimum antara kos dan prestasi.

Reka Bentuk Mampatan EPDM & Mekanikal

Kemasukan air boleh menjejaskan kedua-dua komponen struktur dan sistem elektrik. Pengedap getah EPDM, digabungkan dengan pemampatan mekanikal, menyediakan kalis air yang boleh dipercayai untuk titik sambungan dan antara muka pelekap.

Reka bentuk ini memastikan prestasi pengedap jangka panjang walaupun di bawah pengembangan dan pengecutan haba.

Ketahanan Jangka Panjang vs Kos Penyelenggaraan

Walaupun bahan gred tinggi dan strategi tetulang boleh meningkatkan kos pendahuluan, ia mengurangkan kekerapan penyelenggaraan dan keperluan penggantian dengan ketara. Bagi kontraktor dan pengedar EPC, ini diterjemahkan kepada kos kitaran hayat yang lebih rendah dan keuntungan projek yang lebih baik.

Akhirnya, melabur dalam teguhPengukuhan pagar PVpenyelesaian ialah keputusan strategik yang meningkatkan kebolehpercayaan sistem, meminimumkan risiko dan memberikan ROI yang unggul dalam persekitaran yang bertiup kencang.

Pengoptimuman Kecekapan Pemasangan untuk Kontraktor EPC

Komponen Pra-Dipasang untuk Mengurangkan Buruh Di Tapak

Dalam projek wilayah angin kencang, kecekapan pemasangan bukan hanya mengenai kelajuan—ia secara langsung memberi kesan kepada kos projek, peruntukan buruh dan pendedahan risiko. Salah satu strategi paling berkesan untuk meningkatkan kecekapan dalamPengukuhan pagar PVsistem ialah penggunaan komponen yang telah dipasang sebelumnya. Dengan mengalihkan proses pemasangan yang kompleks dari tapak pembinaan ke kilang, kontraktor EPC boleh mengurangkan masa buruh di tapak dengan ketara dan meminimumkan kesilapan manusia.

Modul pra-dipasang biasanya termasukrel aluminium pra-gerudi, pengapit bersepadu, dan sambungan pos yang diprakonfigurasikan. Pendekatan ini memastikan kawalan kualiti yang konsisten dan membolehkan pasukan pemasangan menumpukan pada kedudukan dan berlabuh daripada fabrikasi komponen.

Untuk projek berskala besar, ini diterjemahkan kepada:

• Mengurangkan masa pemasangan sebanyak 20–40%
• Kebergantungan yang lebih rendah kepada tenaga kerja berkemahiran tinggi
• Ketekalan pemasangan yang lebih baik merentas berbilang tapak

Reka Bentuk Pagar Modular untuk Penggunaan Lebih Pantas

Reka bentuk modular ialah pemboleh utama penggunaan pagar solar berskala. Dalam sistem pagar fotovoltaik yang diperkukuh, modulariti membenarkan komponen piawai digunakan merentasi projek yang berbeza, menambah baik pengurusan inventori dan mengurangkan kerumitan perolehan.

Setiap modul biasanya terdiri daripada:

• Dimensi panel piawai
• Antara muka pemasangan seragam
• Komponen struktur yang boleh ditukar ganti

Falsafah reka bentuk ini bukan sahaja mempercepatkan pemasangan tetapi juga memudahkan penyelenggaraan dan peningkatan masa depan. Bagi pengedar, sistem modular menambah baik penyeragaman SKU, menjadikan perolehan pukal lebih cekap dan menjimatkan kos.

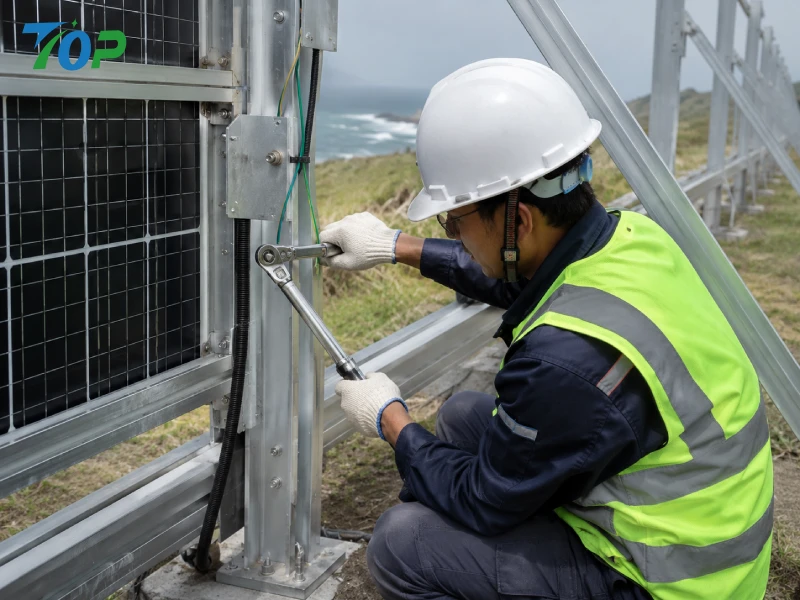

Aliran Kerja Pemasangan Terkawal Tork

Dalam aplikasi angin kencang, pengancing yang tidak betul adalah salah satu punca kegagalan sistem yang paling biasa. Melaksanakan aliran kerja pemasangan terkawal tork adalah penting untuk memastikan integriti struktur dan kebolehpercayaan jangka panjang.

Amalan terbaik termasuk:

• Menggunakan sepana tork yang ditentukur untuk semua sambungan kritikal
• Menentukan spesifikasi tork berdasarkan jenis bahan dan saiz bolt
• Merekod nilai tork sebagai sebahagian daripada dokumentasi jaminan kualiti

Tahap kawalan proses ini amat penting untuk projek yang memerlukan pensijilan atau pemeriksaan pihak ketiga, kerana ia menyediakan kebolehkesanan dan memastikan pematuhan dengan piawaian kejuruteraan.

Kesilapan Pemasangan Biasa yang Perlu Dielakkan di Kawasan Angin Kencang

Walaupun dengan bahan berkualiti tinggi, pemasangan yang tidak betul boleh menjejaskan keberkesananPengukuhan pagar PV. Kesilapan biasa termasuk:

• Kedalaman pasca benam tidak mencukupi
• Mengabaikan kebolehubahan tanah di seluruh tapak
• Aplikasi tork yang tidak konsisten pada pengikat
• Penjajaran yang tidak betul membawa kepada pengagihan beban yang tidak sekata

Mengelakkan isu ini memerlukan gabungan latihan yang betul, prosedur piawai dan penyeliaan di tapak. Bagi kontraktor EPC, melabur dalam pendidikan pemasang boleh mengurangkan kerja semula dan tuntutan waranti dengan ketara.

Perbandingan: Pagar PV Standard lwn Sistem Pagar PV Angin Tinggi Bertetulang

Perbandingan Kekuatan Struktur

Sistem pagar PV standard biasanya direka untuk keadaan persekitaran yang sederhana dan mungkin tidak mengambil kira beban angin yang melampau. Sebaliknya, sistem bertetulang direka bentuk dengan margin keselamatan yang lebih tinggi, bahan yang lebih tebal dan geometri struktur yang dioptimumkan.

Ini menghasilkan ketahanan yang lebih baik terhadap lentur, terangkat dan keletihan di bawah beban angin kitaran.

Perbandingan Masa Pemasangan

Walaupun sistem bertetulang mungkin kelihatan lebih kompleks, reka bentuk modular dan pra-pemasangan mereka sering menghasilkan masa pemasangan yang lebih cepat berbanding sistem tradisional yang memerlukan pelarasan di tapak yang meluas.

Bagi kontraktor EPC, ini bermakna garis masa projek yang lebih pendek dan mengurangkan kos buruh.

Kos Kitar Hayat (Kesan LCOE)

Dari perspektif kewangan, pilihan antara sistem standard dan diperkukuh mempunyai kesan langsung ke atas Kos Tenaga Bertingkat (LCOE). Walaupun sistem yang diperkukuh melibatkan pelaburan awal yang lebih tinggi, mereka menawarkan:

• Kos penyelenggaraan yang lebih rendah
• Masa henti dikurangkan
• Jangka hayat sistem yang lebih lama

Faktor ini menyumbang kepada ROI yang lebih boleh diramal dan menguntungkan sepanjang kitaran hayat projek.

Kekerapan Penyelenggaraan & Kadar Kegagalan

Sistem standard di kawasan angin kencang sering memerlukan pemeriksaan dan pembaikan yang kerap, meningkatkan kos operasi. Sistem pagar PV bertetulang, sebaliknya, direka bentuk untuk ketahanan, menghasilkan kadar kegagalan yang lebih rendah dan kekerapan penyelenggaraan yang berkurangan.

Kebolehpercayaan ini amat penting untuk projek berskala utiliti di mana masa henti boleh menyebabkan kehilangan hasil yang ketara.

Syor Pemasangan Profesional untuk Projek Pagar PV Angin Tinggi

Kejayaan pelaksanaanPengukuhan pagar PVsistem dalam persekitaran angin kencang memerlukan gabungan ketepatan kejuruteraan dan kepakaran pemasangan praktikal. Berdasarkan amalan terbaik industri, kontraktor EPC harus menerima pakai cadangan berikut:

• Menjalankan penilaian beban angin khusus tapak terperinci sebelum reka bentuk
• Pilih bahan yang diperakui seperti keluli tahan karat SUS304/SUS316 dan komponen yang diuji TUV
• Pastikan reka bentuk asas yang betul berdasarkan keadaan tanah dan angin
• Laksanakan proses pemasangan terkawal tork
• Lakukan pemeriksaan struktur selepas pemasangan dan pemeriksaan kualiti

Petua:Untuk projek bertiup kencang yang kompleks, bekerjasama dengan pengilang berpengalaman boleh mengurangkan risiko kejuruteraan dengan ketara. Hubungi pasukan teknikal kami untuk mendapatkan sokongan reka bentuk tersuai, pengiraan struktur dan penyelesaian pengoptimuman khusus projek.

Pertimbangan Perolehan Pukal untuk Pengedar & Pembeli EPC

Penyeragaman & Keserasian Inventori

Bagi pengedar dan firma EPC yang besar, penyeragaman produk adalah penting untuk pengurusan inventori yang cekap. ModularPengukuhan pagar PVsistem dengan komponen yang boleh ditukar ganti membolehkan kawalan stok yang lebih baik dan mengurangkan keperluan untuk penyesuaian khusus projek.

Keperluan Pensijilan (TUV, ISO, Kebolehkesanan Bahan)

Pensijilan memainkan peranan penting dalam memastikan kualiti dan pematuhan produk. Pembeli harus mengutamakan pembekal yang menyediakan:

• Pensijilan TUV untuk komponen struktur
• Proses pembuatan yang diperakui ISO
• Dokumentasi kebolehkesanan bahan penuh

Pensijilan ini bukan sahaja memastikan kebolehpercayaan tetapi juga memudahkan kelulusan dan pembiayaan projek.

Pengoptimuman Kos dalam Perolehan Berskala Besar

Pembelian pukal menawarkan kelebihan kos yang ketara, tetapi ia memerlukan perancangan yang teliti. Strategi utama termasuk:

• Menyatukan pesanan untuk mencapai diskaun volum
• Memilih komponen piawai untuk mengurangkan kerumitan SKU
• Menyelaras logistik untuk meminimumkan kos pengangkutan

Logistik & Pembungkusan untuk Projek Besar

Pembungkusan dan logistik yang cekap adalah penting untuk melindungi bahan semasa pengangkutan dan memastikan pengendalian di tapak berjalan lancar. Pembekal berkualiti tinggi menyediakan penyelesaian pembungkusan yang dioptimumkan yang mengurangkan risiko kerosakan dan meningkatkan kecekapan pemunggahan.

Mengapa Memilih TOPFENCE Solar sebagai Pengeluar Pagar PV Anda

Sebagai pengilang khusus dalam sistem pemasangan dan pagar fotovoltaik, TOPFENCE SOLAR menyampaikan penyelesaian kejuruteraan yang disesuaikan untuk persekitaran angin kencang. Dengan teknologi penyemperitan aluminium termaju dan keupayaan pembuatan ketepatan, syarikat itu menyediakan sistem berprestasi tinggi yang direka bentuk untuk ketahanan dan kecekapan.

Kelebihan utama termasuk:

• Portfolio produk rangkaian penuh untuk keperluan projek yang pelbagai
• Prestasi terbukti dalam pemasangan pantai dan angin kencang
• Keupayaan R&D yang kukuh dengan reka bentuk struktur yang dipatenkan
• Rantaian bekalan global yang boleh dipercayai untuk projek EPC berskala besar

Dengan menggabungkan kepakaran kejuruteraan dengan kecemerlangan pembuatan, TOPFENCE Solar menyokong kontraktor dan pengedar EPC dalam menyampaikan projek solar yang boleh dipercayai dan ROI tinggi.

Soalan Lazim: Reka Bentuk & Perolehan Sistem Pagar PV Angin Tinggi

S1 Apakah kelajuan angin yang boleh tahan dengan pagar PV bertetulang?

Bergantung pada reka bentuk dan bahan, sistem bertetulang boleh menahan kelajuan angin melebihi 40–60 m/s apabila direka bentuk dan dipasang dengan betul.

S2 Adakah aluminium cukup kuat untuk persekitaran angin kencang?

ya. Aloi aluminium gred tinggi memberikan nisbah kekuatan kepada berat yang sangat baik dan, apabila direka bentuk dengan betul, boleh mengatasi prestasi keluli tradisional dalam banyak aplikasi.

S3 Sejauh manakah tiang pagar perlu dipasang?

Biasanya 800–1200mm, bergantung pada keadaan tanah dan keperluan beban angin.

S4 Apakah pensijilan yang perlu saya perlukan daripada pembekal?

Cari pensijilan TUV, piawaian pembuatan ISO dan dokumentasi kebolehkesanan bahan.

S5 Bagaimana untuk mengurangkan masa pemasangan tanpa menjejaskan keselamatan?

Gunakan sistem modular, pra-pasang dan laksanakan prosedur pemasangan piawai dengan kawalan tork.

S6 Apakah jangka hayat biasa dalam persekitaran pantai?

Dengan bahan dan tetulang yang betul, sistem boleh bertahan 20–25 tahun atau lebih dengan penyelenggaraan yang minimum.

S7 Bolehkah pagar PV bertetulang mengurangkan kos penyelenggaraan?

ya. Ketahanan dan kestabilan struktur yang dipertingkatkan dengan ketara mengurangkan keperluan untuk pembaikan dan pemeriksaan.

S8 Bagaimana untuk memilih antara bahan SUS304 dan SUS316?

SUS304 sesuai untuk kebanyakan persekitaran, manakala SUS316 disyorkan untuk kawasan pantai atau perindustrian yang sangat menghakis.

Kesimpulan: Kebolehpercayaan Kejuruteraan Memacu ROI Jangka Panjang

Di kawasan angin kencang,Pengukuhan pagar PVbukan sekadar peningkatan reka bentuk—ia merupakan keperluan asas untuk memastikan keselamatan sistem, ketahanan dan prestasi kewangan. Dengan menyepadukan bahan termaju, reka bentuk struktur yang dioptimumkan dan amalan pemasangan yang tepat, kontraktor EPC boleh mengurangkan risiko dengan ketara dan meningkatkan hasil projek.

Akhirnya, kejayaan mana-mana projek pagar solar bergantung pada pendekatan holistik yang mengimbangi ketegasan kejuruteraan dengan kecekapan praktikal. Melabur dalam sistem yang diperkukuh hari ini memastikan prestasi yang stabil, kos kitaran hayat yang lebih rendah dan pulangan yang lebih kukuh pada tahun-tahun akan datang.
