Sistem Pemasangan Cangkuk Bumbung Jubin

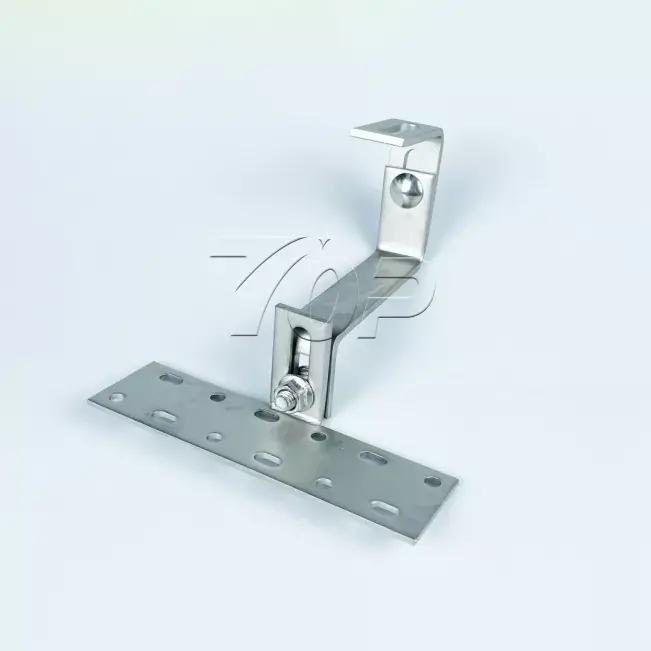

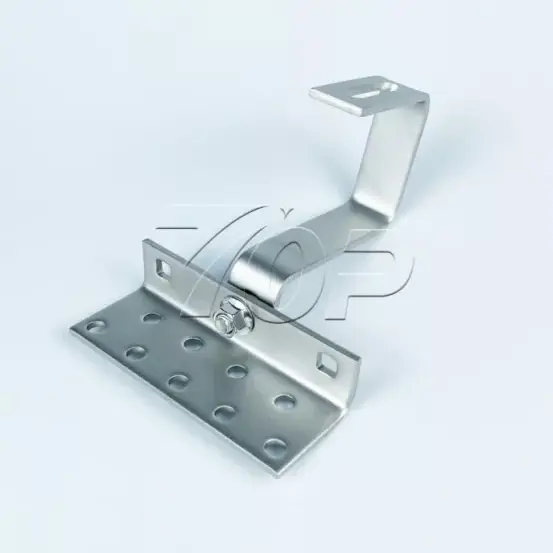

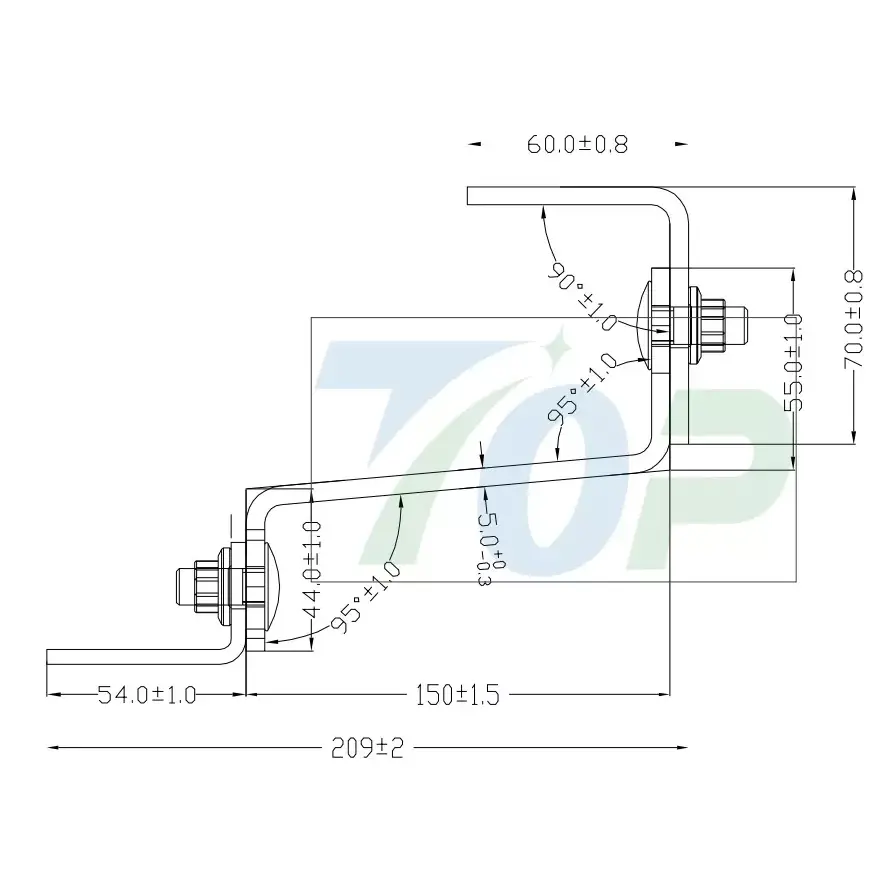

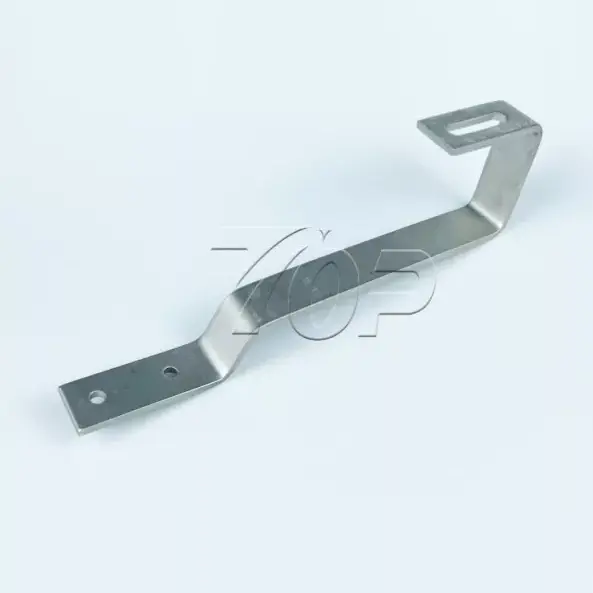

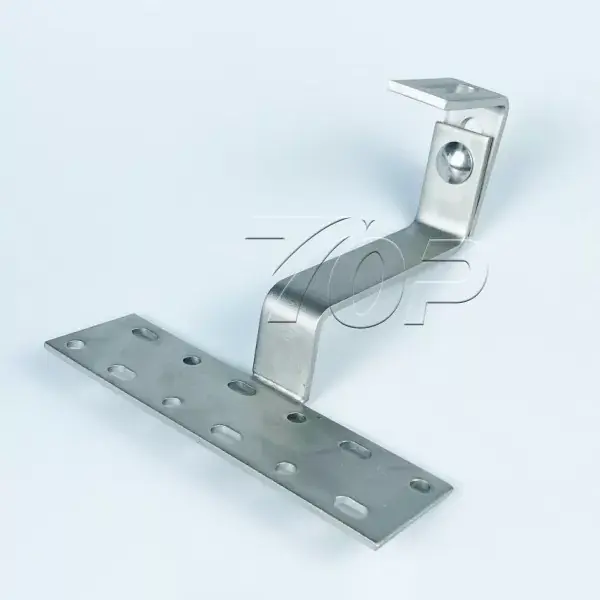

Mencari pengeluar dan pembekal China yang boleh dipercayai? Jangan cari lagi! Topfencesolar ialah kilang terkemuka yang menawarkan Sistem Pemasangan Cangkuk Bumbung Jubin berkualiti tinggi. Reka bentuk struktur cangkuk bumbung atasfencesolar, Bahagian No: TF-AHK-H12 ialah reka bentuk boleh laras dua ketinggian, keluli tahan karat dengan ketebalan 5mm panjang dari 120-150mm.

Keperluan teknikal:

1. Pas kimpalan adalah sama padat, dengan permukaan yang cantik, tanpa undercut, retak atau blowhole, ect.

2. Bahagian rata tanpa tepi tajam, sudut tajam atau duri, dsb.

3. Toleransi yang tidak dikenal pasti dilaksanakan mengikut darjah M (GB/T 1804-2000).

4.Tiada tanda untuk sudut tepat.

5. Rawatan permukaan dilakukan mengikut kehendak pelanggan.

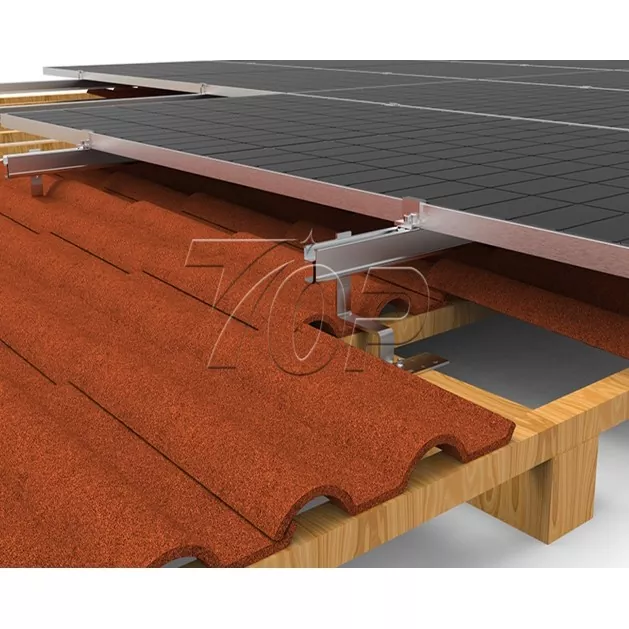

Berbeza daripada pemasangan tanah tradisional, penyelesaian pemasangan atas bumbung secara berkesan meningkatkan kadar penggunaan tenaga suria. Sistem Pemasangan Cangkuk Bumbung Jubin dari Topfencesolar popular digunakan di stesen janakuasa solar kediaman dan komersial. Penyelesaian menggunakan bentuk khas cangkuk direka berdasarkan bumbung jubin, memasangnya pada rasuk kayu bumbung, bentuk lentur badan cangkuk adalah 100% ikatan bukan sentuhan pada bumbung tanpa merosakkan jubin. Dan reka bentuk ini boleh mengekalkan bumbung asal dengan selamat tanpa penembusan pada bumbung dan mengurangkan risiko minimum kebocoran air.

Bahan:

Reka bentuk Sistem Pemasangan Cangkuk Bumbung Jubin Topfencesolar terutamanya terdiri daripada keluli tahan karat, kami mengekalkan kualiti tinggi dan penggunaan jangka panjang yang tahan lama dengan lebih 25 tahun menggunakan perkhidmatan. Bahannya ialah keluli tahan karat SUS304. Dan gabungan sistem menggunakan rel aluminium Al6005-T5 untuk menyokong kuat panel solar di atas bumbung.

Rawatan permukaan rel untuk cangkuk ini: Aluminium dengan rawatan permukaan anodisasi ≥15μm.

Prestasi: mengekalkan struktur aluminium anti-karat yang sangat baik di bawah aplikasi agama yang berbeza dan walaupun dalam persekitaran iklim yang rumit.

Sijil: Topfencesolar cangkuk mematuhi SGS/CE/TUV dan kualiti pengeluaran memenuhi standard SGS.

Komponen cangkuk bumbung jubin:

Berkelip: getah

Lengan Cangkuk: Keluli SUS304

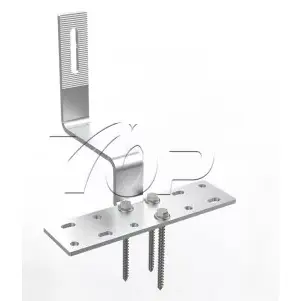

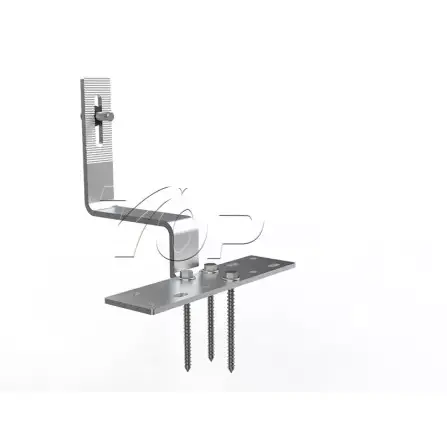

Pengikat: skru/ pin benang sendiri

Pengapit rel: Pengapit pertengahan/ Pengapit akhir

Faedah:

Kebaikan pemasangan cangkuk bumbung Topfencesolar yang cepat ini ialah ia pantas dipasang dengan kos terendah dan membuat perubahan minimum pada struktur asal bumbung. Jadi sistem pelekap cangkuk ini mempunyai daya tarikan estetik yang tinggi untuk digabungkan dengan bumbung.

Juga kami mempunyai pilihan warna Hitam yang juga terkenal di pasaran Eropah.

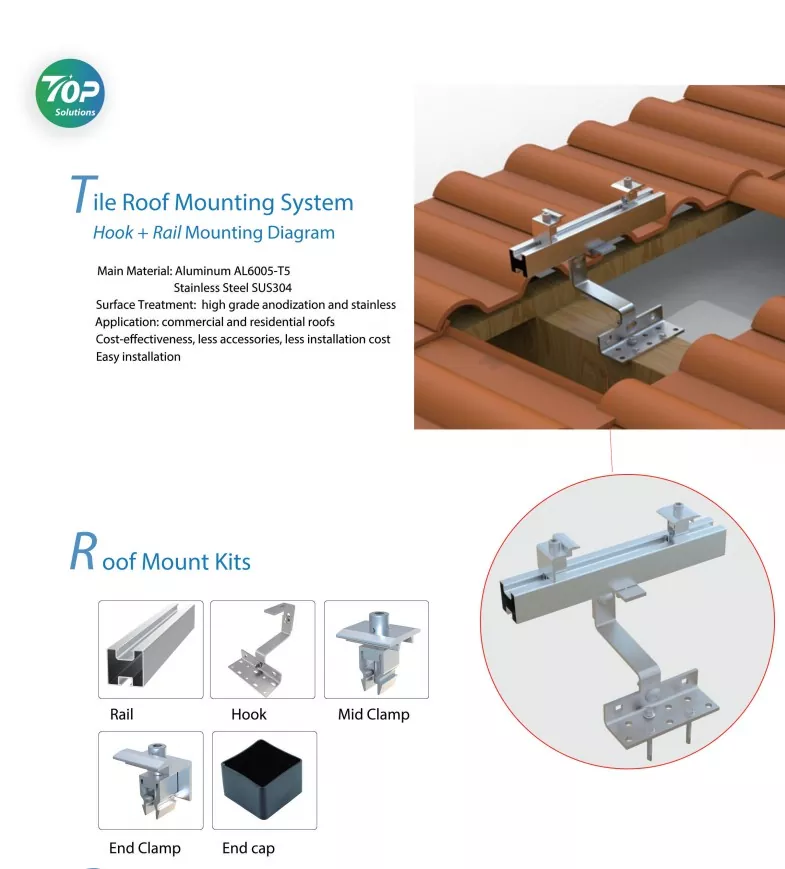

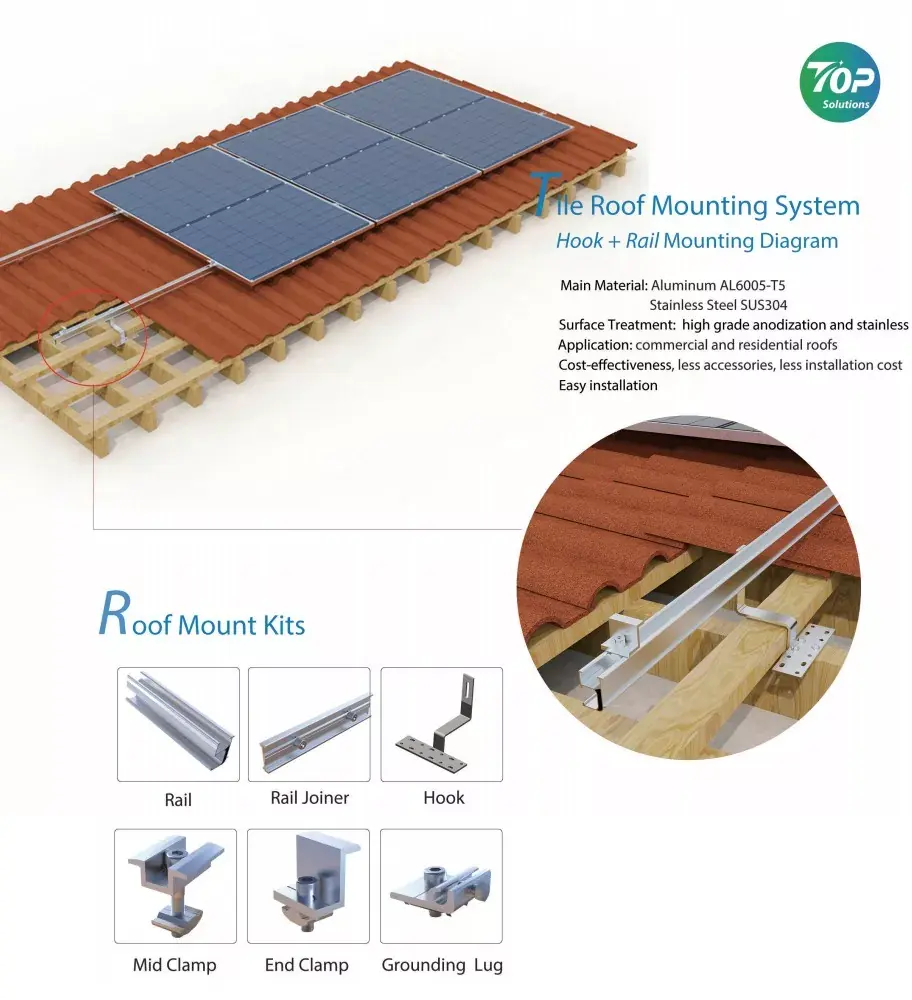

Aplikasi ini sesuai dengan sistem pemasangan bumbung jubin panel solar. Model terperinci termasuk kurungan pemasangan cangkuk bumbung jubin solar + pemasangan rel aluminium.

Langkah pemasangan:

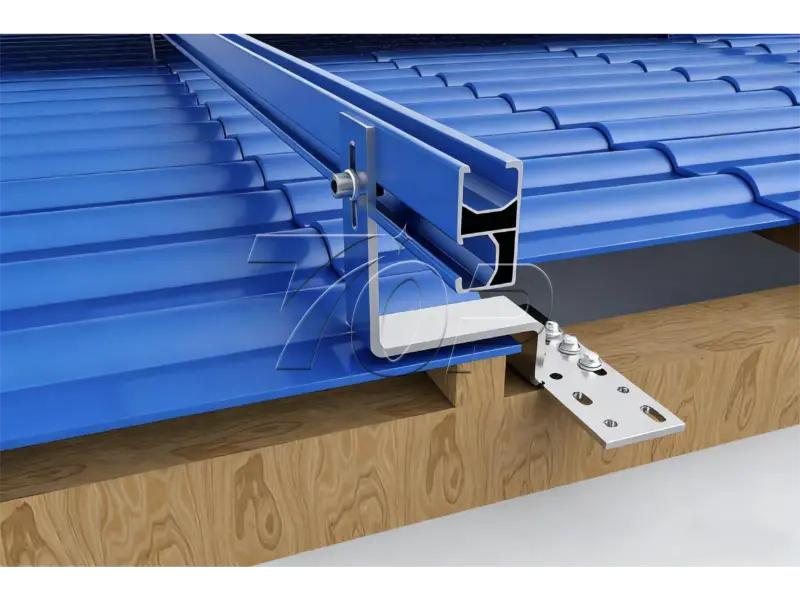

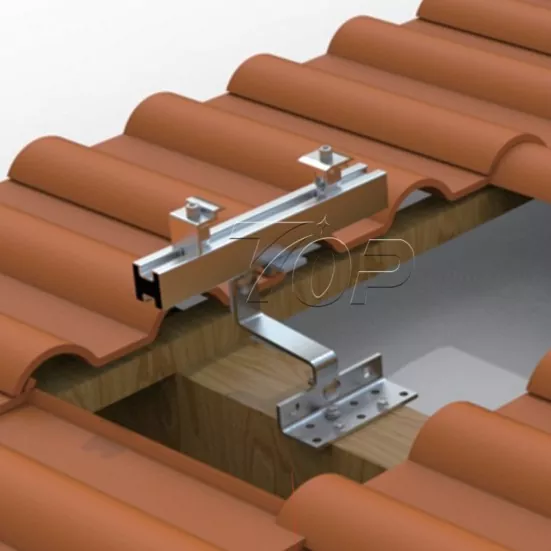

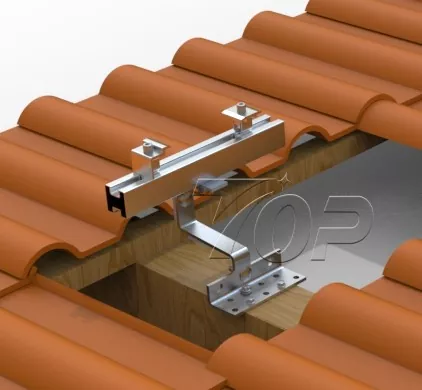

Langkah pertama: Struktur sistem lengkap pada bumbung jubin menggunakan skru atau bolt mengikat cangkuk rel pada rasuk kayu bumbung.

Langkah kedua: Memasang rel aluminium Topfencesolar pada cangkuk, rel yang berbeza disambungkan bersama dengan penyambung rel.

Langkah ketiga: Setelah semua cangkuk bumbung siap dan rel aluminium diikat padanya, sediakan untuk memasang panel solar. Sebelum memasang panel PV, sahkan susun atur panel dengan pasukan jurutera Topfencesolar untuk memuktamadkan pemasangan orientasi menegak atau landskap. Kemudian letakkan panel PV dalam 1 rwo dengan 4-14 atau lebih panel dengan satu set, atau dua panel dalam satu baris, 4-20 unit panel solar dalam satu lajur pada rel. Kuantiti panel baris dan lajur bergantung pada saiz bumbung dan bahagian yang menghadap cahaya matahari. Mengenai butiran profesional cara merancang susun atur panel solar pada bumbung anda dan kapasiti kuasa yang boleh dipasang pada bumbung anda, anda boleh merujuknya daripada pasukan jurutera tenaga TOPrfence.

Langkah keempat: Menyambungkan panel solar pada rel aluminium dengan Topfencesolar Mid-clmaps dan berakhir dengan End-clmaps untuk keselamatan panel solar ini pada bumbung jubin.

Faktor-faktor yang mempengaruhi reka bentuk struktur dan pemasangan panel solar:

1. Saiz bumbung - menentukan kapasiti kuasa sejauh mana anda boleh memasang pada bangunan anda.

2. Jenis bumbung: jenis bumbung yang berbeza mempunyai penyelesaian pemasangan yang berbeza. Bumbung jubin bernada memilih cangkuk dengan rel adalah salah satu penyelesaian terbaik, kos yang lebih rendah, kekuatan tinggi sokongan panel solar, dan struktur ringan yang baik untuk keselamatan pemuatan berat bumbung. Tetapi seperti bumbung logam, atau bumbung konkrit, perlu memilih L kaki + struktur rel atau sistem balast, dll. Sila rujuk daripada pasukan Jurutera Topfencesolar.

3. Dimensi panel solar, dan kapasiti kuasa setiap panel. Ia berkaitan dengan beban berat struktur.

4. Kelajuan angin. Struktur Sistem Pemasangan Cangkuk Bumbung Jubin mestilah cukup kuat untuk menahan angin dari 2m/s hingga 70m/s ( purata kelajuan angin dikira dengan 3 sconds stnadard).

5. Bahan struktur: pada masa ini Keluli dan Aluminium adalah yang paling kerap dan terkenal digunakan dalam struktur pelekap, untuk struktur bumbung mesti memilih bahan yang ringan jadi pergi ke Almuminun adalah pilihan terbaik. Daripada Topfencesolar, Solar Aluminium Al6005-T5 adalah kualiti yang lebih tinggi berbanding pasaran.

Kelebihan

1. Topfencesolar direka bentuk Cangkuk Bumbung Tile Pitched untuk Sistem Pemasangan Suria adalah reka bentuk pemasangan yang mudah, kurang kurungan, pemasangan pantas.

2. Kit cangkuk bumbung kami mempunyai proses anodizing gred tinggi dan rawatan permukaan tahan karat. Menyokong penggunaan jangka panjang.

3. Reka bentuk aksesori yang kurang dioptimumkan adalah kos yang lebih rendah. Di tapak hanya memerlukan kurang buruh pemasangan untuk mengurangkan kos pemasangan.

4.Topfencesolar mempunyai siri pelbagai jenis cangkuk pilihan sokongan boleh laras untuk memenuhi pelbagai bumbung jubin dan meliputi Jerman, Poland, Austria, Sepanyol, atau Jepun, Indonesia, dll. Pasaran.

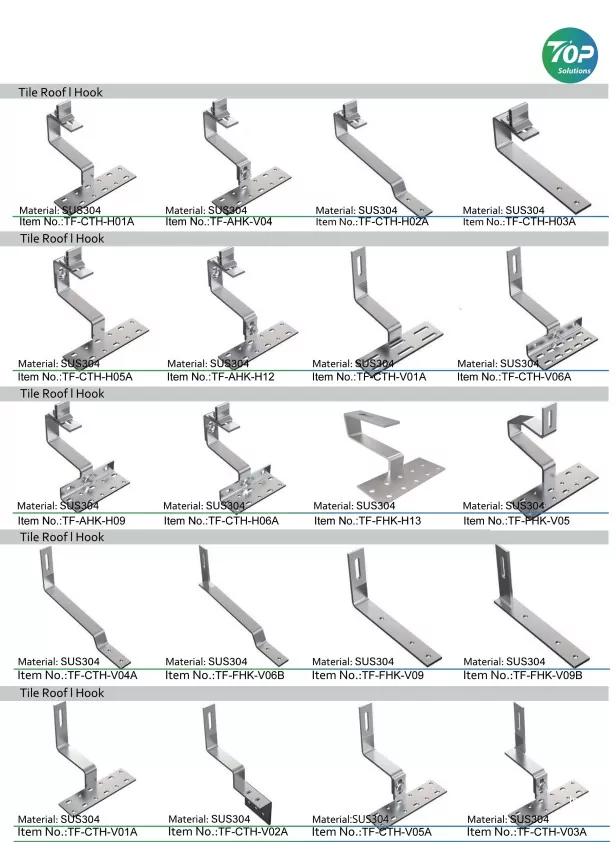

Lebih banyak pilihan bentuk dan jenis cangkuk yang berbeza:
