Cara Memilih Cangkuk Bumbung Suria yang Tepat Berdasarkan Jenis Jubin: Panduan Didorong Kejuruteraan untuk Pemasang Solar, Kontraktor EPC dan Pasukan Perolehan

Mengapa Pemilihan Cangkuk Bumbung Suria Merupakan Keputusan Kejuruteraan Kritikal

Memilih yang betulcangkuk bumbung solaruntuk a sistem pemasangan solar bumbung jubinbukanlah keputusan perkakasan kecil—ia secara langsung menentukan kestabilan struktur, integriti kalis air, kecekapan pemasangan dan kebolehpercayaan aset jangka panjang. Dalam projek atas bumbung komersial dan perindustrian, yang kurang dipadankancangkuk bumbung untuk pemasangan solar bumbung jubinboleh menyebabkan jubin retak, kemasukan air, kegagalan daya angkat di bawah beban angin dan kerja semula yang mahal yang menjejaskan garis masa projek dan pendedahan waranti.

Tidak seperti bumbung logam atau bumbung konkrit rata, bumbung jubin berbeza dengan ketara dalam geometri, ketebalan, kerapuhan, gelagat pemindahan beban dan kekangan pemasangan. Pendekatan cangkuk universal adalah cacat dari segi teknikal. Kaedah yang betul memerlukan padanan geometri cangkuk, kebolehlarasan ketinggian, reka bentuk plat asas dan gred bahan kepada jenis jubin tertentu dan struktur kasau di bawahnya.

Panduan teknikal ini menyediakan rangka kerja berstruktur untuk memilih yang betulcangkuk bumbung solarberdasarkan jenis jubin. Ia menyepadukan mekanik bumbung, pertimbangan beban struktur, prestasi bahan, dan realiti pemasangan praktikal. Objektifnya adalah untuk menyokong pasukan kejuruteraan, pengurus perolehan dan penyepadu sistem pelekap solar dalam membuat keputusan dipacu data yang mengurangkan risiko dan meningkatkan keuntungan projek.

1. Mengapa Pemilihan Cangkuk Bumbung Suria Merupakan Keputusan Struktur, Bukan Sekadar Pilihan Komponen

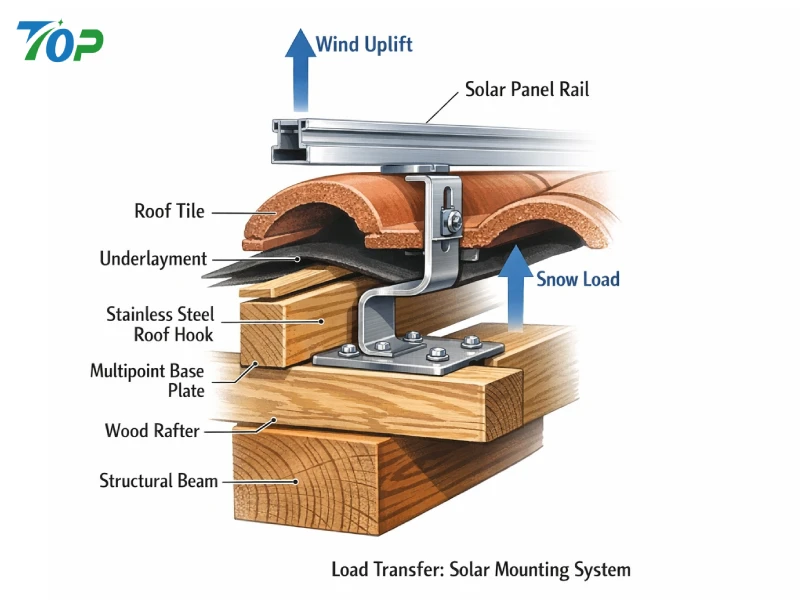

Dalam pemasangan suria bumbung jubin, cangkuk bumbung berfungsi sebagai antara muka struktur utama antara rel pelekap fotovoltaik dan kasau galas beban bangunan. Laluan beban adalah seperti berikut:

• Modul solar → rel pemasangan → cangkuk bumbung → kasau struktur → struktur bangunan

Jubin itu sendiri adalahbukanelemen galas beban struktur. Kebanyakan jubin tanah liat, konkrit dan batu tulis direka terutamanya untuk kalis cuaca, bukan untuk beban mekanikal tertumpu. Apabila apemasangan solar untuk bumbung jubinsistem dipasang, cangkuk mesti memindahkan beban terus ke dalam kasau sambil mengelakkan tekanan berlebihan pada jubin sekeliling.

Dari perspektif kejuruteraan, cangkuk mesti tahan:

• Beban mati (modul + rel + perkakasan pemasangan)
• Angin angkat dan beban sedutan
• Muatan salji (jika berkenaan)
• Tegasan pengembangan terma
• Keletihan dinamik selama 25+ tahun

Piawaian struktur antarabangsa seperti ASCE 7 (American Society of Civil Engineers, 2022) menekankan bahawa sistem suria atas bumbung mesti dinilai untuk beban angin dengan mengambil kira ketinggian bangunan, kategori pendedahan dan kelajuan angin tempatan. Oleh itu cangkuk bumbung mesti dipilih dengan kapasiti galas beban yang mencukupi dan data prestasi yang diuji.

Mengabaikan realiti struktur ini meningkatkan risiko:

• Jubin retak kerana kepekatan beban titik
• Ubah bentuk cangkuk di bawah angkat
• Tarik keluar pengikat daripada kasau bersaiz kecil
• Pencerobohan air akibat pelepasan jubin yang tidak betul

Oleh itu, memilih acangkuk bumbung keluli tahan karatbukan sekadar tentang rintangan kakisan—ia adalah tentang memastikan keserasian struktur dengan sistem bumbung.

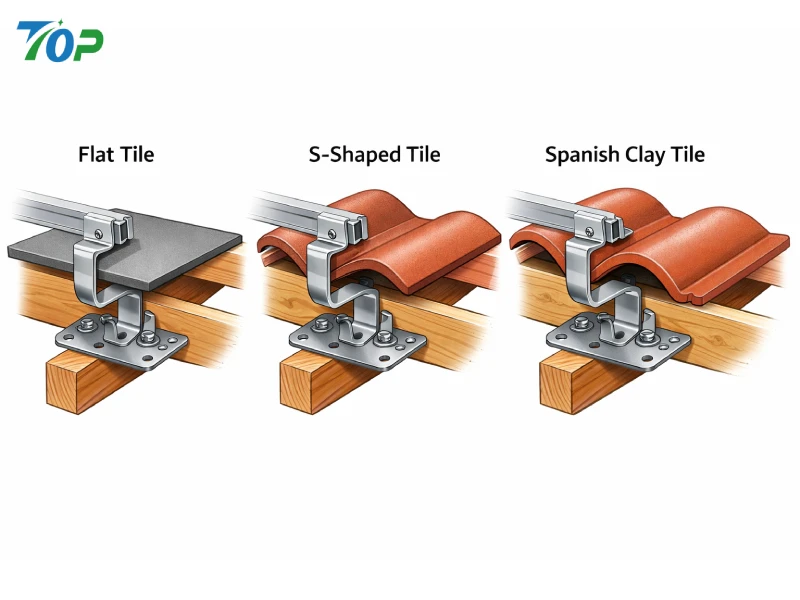

2. Memahami Jenis Bumbung Jubin Biasa Digunakan dalam Projek Solar

Geometri jubin yang berbeza memerlukan asas yang berbezacangkuk bumbung solarkonfigurasi. Di bawah ialah pecahan teknikal jenis bumbung jubin biasa yang ditemui dalam projek solar industri kediaman, komersial dan ringan.

2.1 Bumbung Jubin Konkrit Rata

Jubin konkrit rata digunakan secara meluas di Eropah, Australia, dan bahagian Asia. Ketebalannya biasanya antara 10–15 mm dan mempunyai profil saling kunci yang bertindih.

Ciri-ciri Struktur:

• Kekuatan mampatan yang agak tinggi
• Kerapuhan sederhana
• Profil permukaan rata yang seragam
• Jarak jubin menegak tetap

Dalampemasangan solar untuk bumbung jubin rataaplikasi, cabaran reka bentuk utama ialah memastikan kelegaan yang mencukupi antara lengan cangkuk dan bahagian bawah jubin. Jika ketinggian cangkuk tidak mencukupi, jubin akan diletakkan terus pada cangkuk, mewujudkan titik tegasan tertumpu.

Pertimbangan yang disyorkan:

• cangkuk bumbung ketinggian boleh laras
• Plat asas lebar untuk berlabuh kasau
• Kelegaan jubin minimum 3–5 mm

2.2 Bumbung Jubin Melengkung Sepanyol / Rom

Jubin Sepanyol atau Rom mempunyai profil seperti gelombang dengan lengkung cembung dan cekung berselang-seli. Jubin ini biasa digunakan dalam iklim Mediterranean dan bangunan kediaman mewah.

Cabaran Kejuruteraan:

• Sentuhan permukaan bukan rata
• Ketinggian jubin boleh ubah
• Ruang pemasangan terhad antara lengkung
• Risiko pecah yang lebih tinggi semasa mengangkat

Untukpemasangan solar untuk bumbung jubin Sepanyol, cangkuk rata standard selalunya tidak sesuai. Cangkuk mesti mempunyai:

• Julat pelarasan menegak lanjutan
• Lengan atas sempit untuk muat di bawah jubin melengkung
• Pengimbangan sisi yang dioptimumkan untuk diselaraskan dengan kasau

Kegagalan untuk memadankan geometri kelengkungan selalunya membawa kepada tempat duduk yang tidak betul dan pendedahan laluan air.

2.3 Bumbung Jubin Batu Tulis

Slate ialah bahan bumbung batu semula jadi yang terkenal dengan ketahanan dan estetika tetapi sangat rapuh di bawah beban titik.

Pertimbangan Utama:

• Toleransi rendah untuk tekanan penggerudian
• Ketebalan jubin nipis
• Kos penggantian yang tinggi

Dalampemasangan solar untuk bumbung batu tulispemasangan, cangkuk ultra nipis atau sistem berkelip khusus selalunya diperlukan. Pengangkatan jubin batu tulis yang tidak betul boleh menyebabkan keretakan mikro tidak kelihatan yang kemudiannya merambat di bawah kitaran haba.

Oleh kerana batu tulis mempunyai kekuatan lentur yang minimum, penjajaran plat asas mestilah tepat untuk mengelakkan pemindahan tork ke permukaan jubin.

2.4 Bumbung Jubin Tanah Liat

Jubin tanah liat ringan tetapi sangat rapuh. Mereka mempamerkan rintangan cuaca yang baik tetapi daya tahan struktur terhad kepada beban tertumpu.

Risiko biasa dalamsistem pemasangan solar bumbung jubinmenggunakan jubin tanah liat termasuk:

• Keretakan kerana terlalu ketat
• Kemasukan air jika jubin tidak diletakkan semula dengan betul
• Jarak jubin tidak sekata menjejaskan peletakan cangkuk

Boleh larascangkuk bumbung untuk bumbung jubindengan lengan bawah bertetulang dan pelepasan jubin yang tepat adalah penting.

2.5 Bumbung Kayap Asfalt (Rujukan Perbandingan)

Walaupun bukan sistem jubin, kayap asfalt sering dibandingkan dengan bumbung jubin. Dalam aplikasi kayap, L-feet dengan berkelip biasanya digunakan dan bukannya cangkuk jubin tradisional.

Perbezaan ini adalah kritikal. Percubaan untuk menggunakan cangkuk bumbung jubin pada sistem kayap—atau sebaliknya—mengkompromi integriti kalis air dan melanggar amalan pemasangan standard (International Code Council, 2021).

3. Kriteria Kejuruteraan Teras untuk Memilih Cangkuk Bumbung Suria yang Betul

Apabila memilih apengeluar cangkuk bumbung solaratau menilai model cangkuk, perolehan dan pasukan kejuruteraan harus menilai lima dimensi teknikal berikut.

3.1 Ketinggian Cangkuk dan Julat Boleh Laras

Ketebalan jubin dan ketinggian pertindihan berbeza mengikut pengeluar dan wilayah. Cangkuk yang tidak boleh laras berisiko pelepasan tidak mencukupi atau jurang yang berlebihan yang menjejaskan pemindahan beban.

Amalan terbaik:

• Kebolehlarasan menegak ≥ 30–50 mm
• Jurang kelegaan untuk mengelakkan pemampatan jubin langsung
• Keserasian dengan sistem rel biasa

Kebolehlarasan meningkatkan fleksibiliti medan dan mengurangkan keperluan untuk berbilang inventori SKU.

3.2 Reka Bentuk Plat Asas dan Agihan Beban

Plat asas melabuhkan cangkuk pada kasau. Tapak yang sempit atau nipis meningkatkan kepekatan tegasan pengikat dan mengurangkan rintangan tarik keluar.

Menurut penyelidikan pengikat struktur (American Wood Council, 2018), kapasiti pengeluaran bergantung pada kedalaman benam dan ketumpatan kayu. Oleh itu:

• Ketebalan plat asas ≥ 4–5 mm keluli tahan karat
• Minimum dua pengikat struktur
• Pematuhan jarak tepi

3.3 Gred Bahan dan Rintangan Kakisan

Paling premiumcangkuk bumbung keluli tahan karatgunakan SUS304 atau SUS316.

• SUS304: Sesuai untuk persekitaran pedalaman
• SUS316: Disyorkan untuk kawasan pantai atau kawasan dengan kemasinan tinggi

Kakisan mengurangkan kekuatan keratan rentas dari semasa ke semasa. Untuk sistem hayat reka bentuk 25 tahun, pemilihan bahan mesti sepadan dengan kategori pendedahan alam sekitar (ISO 9223).

3.4 Penyepaduan Kalis Air

Pengangkatan jubin mencipta pendedahan sementara pada lapisan bawah. Penempatan semula yang tidak betul atau hilang berkelip meningkatkan risiko kebocoran.

Amalan terbaik:

• Pad pengedap EPDM
• Berkelip serasi jika diperlukan
• Pemangkasan jubin dan bukannya kekuatan yang berlebihan

3.5 Keserasian dengan Susun Atur Rafter

Peletakan cangkuk dikekang oleh jarak kasau, biasanya 400–600 mm. Jika geometri cangkuk tidak membenarkan mengimbangi sisi, pemasangan menjadi tidak cekap dan terjejas secara struktur.

Majucangkuk bumbung solarreka bentuk menggabungkan kebolehlarasan sisi untuk diselaraskan dengan anggota struktur tanpa menekankan jubin.

4. Analisis Risiko: Akibat Pemilihan Cangkuk Bumbung yang Salah

tidak wajarpemasangan solar bumbung jubinpemilihan komponen meningkat:

• Masa pemasangan sebanyak 15–30%
• Bahan buangan akibat jubin pecah
• Pendedahan jaminan untuk tuntutan kebocoran
• Liabiliti struktur di bawah peristiwa naik angin

Kegagalan yang disebabkan oleh angin telah didokumenkan dalam sistem suria atas bumbung di mana kaedah lampiran yang tidak mencukupi digunakan (Kopp et al., 2012). Walaupun modul sering mendapat perhatian utama, perkakasan lampiran kerap menentukan kemandirian sistem.

Bagi pasukan perolehan, jumlah kos pemasangan mesti termasuk pengurangan risiko—bukan hanya harga unit perkakasan.

5. Pertimbangan Perolehan Strategik untuk Projek Komersial

Untuk projek komersial berbilang tapak, menyeragamkan apemasangan solar untuk bumbung jubinpenyelesaian bertambah baik:

• Kawalan inventori
• Kecekapan latihan pemasangan
• Konsistensi jaminan kualiti
• Kebolehramalan penyelenggaraan jangka panjang

Walau bagaimanapun, penyeragaman tidak boleh mengatasi keserasian kejuruteraan. Pendekatan yang betul ialah memilih pengeluar yang mampu:

• Menyediakan laporan ujian struktur
• Menawarkan reka bentuk cangkuk boleh laras
• Menyokong penyesuaian untuk geometri jubin unik
• Menyampaikan konsistensi batch untuk pesanan besar

Dalam persekitaran perolehan volum tinggi, memilih yang betulpengeluar cangkuk bumbung solarmenjadi keputusan perkongsian strategik dan bukannya pembelian transaksi.

6. Matriks Pemilihan Cangkuk Bumbung Suria mengikut Jenis Jubin

Untuk pasukan kejuruteraan yang menguruskan pelbagaipemasangan solar bumbung jubinprojek merentas wilayah, alat perbandingan berstruktur meningkatkan kecekapan membuat keputusan dengan ketara. Daripada memilih acangkuk bumbung solarberdasarkan penampilan atau harga semata-mata, pemilihan mesti mempertimbangkan keserasian geometri, gelagat pemindahan beban, pendedahan alam sekitar dan toleransi pemasangan.

Matriks di bawah menyediakan rangka kerja rujukan praktikal untuk memadankan jenis cangkuk dengan kategori jubin bumbung. Pengesahan kejuruteraan akhir hendaklah sentiasa mempertimbangkan pengiraan struktur khusus tapak mengikut kod bangunan tempatan.

Jenis Jubin	Konfigurasi Cangkuk yang Disyorkan	Keperluan Kebolehlarasan	Gred Bahan	Tahap Risiko Pemasangan	Nota Kejuruteraan
Jubin Konkrit Rata	Cangkuk rata boleh laras standard	Pelarasan menegak 30–50 mm	SUS304 (dalam) / SUS316 (pantai)	Sederhana	Pastikan kelegaan jubin ≥3 mm untuk mengelakkan tekanan mampatan
Jubin Lengkung Sepanyol / Rom	Cangkuk boleh laras dilanjutkan lengan sempit	50 mm+ julat menegak	SUS304 / SUS316	tinggi	Memerlukan lengan atas yang serasi dengan kelengkungan dan offset sisi
Jubin Batu Tulis	Cangkuk ultra-nipis atau sistem bersepadu berkelip	Ketinggian minimum, penjajaran tepat	SUS316 diutamakan	Sangat Tinggi	Elakkan beban mata pada batu tulis; pertimbangkan penyepaduan berkelip
Jubin Tanah Liat	Cangkuk boleh laras lengan bawah yang diperkukuh	30–40 mm	SUS304 / SUS316	tinggi	Mencegah terlalu ketat; mengekalkan pemasangan semula jubin seragam

Matriks pemilihan ini menunjukkan bahawa tidak ada universalcangkuk bumbung untuk bumbung jubinaplikasi. Setiap konfigurasi mesti sepadan dengan geometri jubin dan tingkah laku struktur.

7. Pertimbangan Kejuruteraan Terperinci mengikut Kategori Jubin

7.1 Bumbung Jubin Konkrit Rata: Kestabilan Struktur dengan Kelegaan Terkawal

Sistem jubin rata agak mesra pemasang berbanding bumbung melengkung atau batu tulis. Walau bagaimanapun, pemilihan ketinggian cangkuk yang tidak betul masih boleh menjana mampatan jubin atau ketidakstabilan angkat.

Bidang tumpuan kejuruteraan utama:

• Ketebalan lengan cangkuk mencukupi untuk menahan lenturan di bawah daya angkat angin
• Lebar plat asas serasi dengan jarak kasau standard (400–600 mm)
• Minimum dua skru lag struktur setiap cangkuk
• Pematuhan dengan keperluan pengiraan beban angin ASCE 7

Di zon angin kencang, daya angkat boleh melebihi 2.0 kPa bergantung pada klasifikasi zon bumbung (ASCE, 2022). Oleh itu, mengesahkan rintangan tarik keluar yang dibenarkan bagi pengikat adalah penting apabila memilih apemasangan solar untuk bumbung jubin rata.

7.2 Bumbung Jubin Sepanyol / Rom: Menguruskan Lengkungan dan Pemindahan Beban

Sistem jubin melengkung memperkenalkan laluan beban asimetri. Cangkuk mesti menghubungkan antara permukaan jubin cekung dan cembung tanpa mewujudkan kepekatan tegasan.

Parameter reka bentuk kritikal:

• Toleransi kelengkungan lengan atas
• Kebolehlarasan sisi untuk penjajaran kasau
• Ketinggian menegak dilanjutkan untuk membersihkan rabung jubin puncak
• Ujian struktur di bawah keadaan pemuatan sipi

Kerana jubin melengkung selalunya mempunyai kadar pecah yang lebih tinggi semasa pemasangan, memilih yang boleh larascangkuk bumbung solarmengurangkan kos kerja semula dan memendekkan kitaran pemasangan.

7.3 Bumbung Jubin Batu Tulis: Kejuruteraan Ketepatan dan Pengurangan Risiko

Pemasangan bumbung batu tulis menuntut disiplin kejuruteraan tertinggi. Tidak seperti tanah liat atau konkrit, batu tulis tidak boleh bertolak ansur dengan hentaman atau tork pekat.

Untukpemasangan solar untuk bumbung batu tulissistem, pertimbangkan:

• Geometri cangkuk berprofil rendah
• Strategi pra-penggerudian dengan perlindungan membran kalis air
• Penyepaduan dengan logam berkelip jika dibenarkan
• Penggunaan SUS316 tahan kakisan untuk memastikan ketahanan jangka panjang

Kesilapan pemasangan pada bumbung batu tulis kerap mengakibatkan kegagalan terpendam—retak mikro yang merambat akibat kitaran pencairan beku (International Code Council, 2021).

7.4 Bumbung Jubin Tanah Liat: Mengawal Kerapuan dan Tork

Jubin tanah liat mempamerkan kekuatan tegangan yang rendah dan toleransi lentur yang terhad. Pengikat yang terlalu ketat adalah salah satu punca keretakan yang paling biasa.

Amalan terbaik:

• Alat pengikat yang dikawal tork
• Pemangkasan jubin seragam untuk pelepasan cangkuk
• Reka bentuk plat asas pengedaran tekanan
• Pemeriksaan visual selepas memasang semula jubin

Memilih yang diperkukuhcangkuk bumbung keluli tahan karatmeningkatkan kebolehpercayaan struktur dalam sistem bumbung tanah liat.

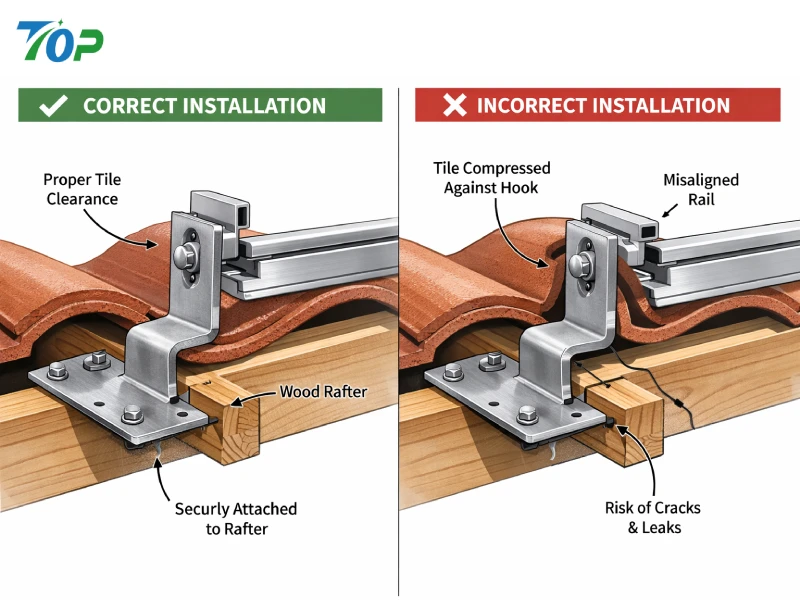

8. Kesilapan Pemasangan Biasa Yang Meningkatkan Risiko Projek

Merentasi komersialpemasangan solar bumbung jubinprojek, kesilapan berulang berikut menyumbang kepada lebihan kos dan liabiliti jangka panjang:

8.1 Menggunakan Cangkuk Universal untuk Semua Jenis Jubin

Percubaan untuk menyeragamkan menggunakan model cangkuk tunggal selalunya membawa kepada salah jajaran dan kerosakan jubin. Penyelesaian khusus geometri diperlukan.

8.2 Mengabaikan Variasi Zon Beban Angin

Sudut dan tepi bumbung mengalami daya angkat yang lebih tinggi. Jarak cangkuk mesti mencerminkan klasifikasi zon di bawah kod struktur.

8.3 Pembersihan Jubin Tidak Mencukupi

Pemindahan hubungan jubin ke cangkuk terus dimuatkan ke dalam bahan bumbung rapuh, meningkatkan risiko keretakan.

8.4 Kedalaman Benam Pengikat yang Tidak Mencukupi

Kapasiti tarik keluar pengikat bergantung pada kedalaman benam dan ketumpatan kayu (American Wood Council, 2018). Meremehkan parameter ini mengurangkan margin keselamatan sistem.

8.5 Kegagalan Mengira Pengembangan Terma

Rel pelekap keluli tahan karat dan aluminium berkembang pada kadar yang berbeza. Reka bentuk yang tidak betul boleh menyebabkan tekanan jangka panjang ke dalam sambungan cangkuk.

9. Kecekapan Pemasangan dan Pengoptimuman Kos Buruh

Memilih yang betulpengeluar cangkuk bumbung solarboleh mempengaruhi kecekapan pemasangan dengan ketara.

Ciri yang meningkatkan produktiviti lapangan:

• Komponen boleh laras yang telah dipasang sebelumnya
• Dokumentasi beban struktur yang jelas
• Konsistensi kelompok untuk pesanan perolehan yang besar
• Reka bentuk antara muka rel yang serasi

Kajian dalam produktiviti pembinaan menunjukkan bahawa penyederhanaan pemasangan mengurangkan masa buruh sebanyak 10–25% dalam sistem berulang (Gould & Joyce, 2014). Dalam portfolio solar atas bumbung yang besar, penjimatan sedemikian memberi kesan material kepada margin projek.

10. Pengesahan dan Dokumentasi Beban Kejuruteraan

Bagi pemaju solar komersial dan kontraktor EPC, dokumentasi adalah penting. Yang boleh dipercayaicangkuk bumbung solarpembekal hendaklah menyediakan:

• Laporan ujian beban mekanikal
• Sijil bahan (SUS304 / SUS316)
• Data analisis unsur terhingga (jika ada)
• Klasifikasi rintangan kakisan
• Rekod kebolehkesanan kawalan kualiti

Penyelidikan ujian beban angin (Kopp et al., 2012) menunjukkan bahawa integriti lampiran sering menjadi faktor pengehad dalam prestasi sistem atas bumbung. Oleh itu, pemilihan cangkuk mesti disahkan oleh bukti mekanikal dan bukannya andaian.

11. Analisis Kos-Faedah: Melangkaui Harga Seunit

Keputusan perolehan harus mempertimbangkan nilai kitaran hayat dan bukannya kos unit awal. Harga yang lebih rendahcangkuk bumbung untuk bumbung jubinyang tidak mempunyai kebolehlarasan atau pensijilan struktur boleh mengakibatkan:

• Kos penggantian jubin yang lebih tinggi
• Tempoh pemasangan yang dilanjutkan
• Pertikaian insurans selepas peristiwa cuaca
• Mengurangkan kebolehpercayaan jangka panjang

Pendekatan kos keseluruhan termasuk:

• Kos bahan
• Kos buruh
• Kos pengurangan risiko
• Pendedahan jaminan
• Kebolehramalan penyelenggaraan

Apabila dinilai secara holistik, kejuruteraan boleh larascangkuk bumbung solarsistem selalunya menghasilkan pulangan pelaburan yang lebih baik merentas portfolio komersial yang besar.

12. Cara Memilih Pengeluar Cangkuk Bumbung Suria yang Tepat untuk Projek Berskala Besar

Dalam pembangunan solar atas bumbung komersial dan berasaskan portfolio, memilih apengeluar cangkuk bumbung solarialah keputusan kejuruteraan strategik dan pengurusan risiko. Keupayaan reka bentuk pengilang, kawalan pengeluaran dan ketelusan dokumentasi secara langsung mempengaruhi kecekapan pemasangan, kebolehpercayaan struktur dan prestasi aset jangka panjang.

Selain menilai harga dan masa penghantaran, pasukan perolehan dan kejuruteraan harus menilai dimensi berikut apabila mendapatkan sumbercangkuk bumbung solarsistem untuk projek pemasangan solar bumbung jubin.

12.1 Keupayaan Kejuruteraan dan Pengesahan Struktur

Pengilang yang berkelayakan harus menyediakan data pengesahan mekanikal yang menunjukkan kapasiti galas beban di bawah simulasi angkat angin dan keadaan tekanan menurun.

Dokumen penting untuk diminta:

• Laporan ujian beban statik
• Pensijilan kekuatan tegangan bahan
• Dokumentasi analisis unsur terhingga (FEA).
• Pengesahan keserasian pengikat
• Klasifikasi rintangan kakisan di bawah ISO 9223

Sistem lampiran selalunya merupakan pautan paling lemah dalam pemasangan solar atas bumbung. Penyelidikan kejuruteraan angin mengesahkan bahawa sistem yang dipasang di atas bumbung mesti dinilai sebagai pemasangan struktur bersepadu dan bukannya komponen terpencil (Kopp et al., 2012). Pembekal yang tidak dapat memberikan bukti ujian yang didokumenkan memperkenalkan risiko projek yang boleh dielakkan.

12.2 Kualiti Bahan dan Kebolehkesanan

Paling berprestasi tinggicangkuk bumbung keluli tahan karatdihasilkan daripada keluli tahan karat SUS304 atau SUS316. Walau bagaimanapun, gred bahan sahaja tidak mencukupi; kebolehkesanan dan ketekalan adalah sama penting.

Untuk perolehan berskala portfolio, sistem kawalan kualiti hendaklah termasuk:

• Pensijilan bahan peringkat kelompok
• Pemeriksaan toleransi dimensi
• Pemeriksaan konsistensi kemasan permukaan
• Pemeriksaan integriti kimpalan (jika berkenaan)

Kakisan mengurangkan luas keratan rentas yang berkesan dan kekuatan struktur dari semasa ke semasa. Untuk kawasan pantai atau kelembapan tinggi, SUS316 biasanya disyorkan untuk mengekalkan ketahanan reka bentuk selama 25 tahun.

12.3 Kebolehlarasan dan Pengoptimuman SKU

Pengilang yang menawarkan reka bentuk cangkuk boleh laras modular mengurangkan kerumitan inventori. Daripada menyimpan berbilang model ketinggian tetap, boleh larascangkuk bumbung untuk bumbung jubinsistem boleh meliputi jubin lengkung rata, tanah liat dan sederhana.

Fleksibiliti ini bertambah baik:

• Kecekapan gudang
• Kebolehsuaian pemasangan
• Pengubahsuaian medan yang dikurangkan
• Kitaran perolehan yang lebih pantas

Dari perspektif kos kitaran hayat, sistem cangkuk boleh suai kerap memberikan nilai jangka panjang yang lebih tinggi berbanding alternatif geometri tetap kos rendah.

12.4 Kapasiti Pengeluaran dan Kestabilan Bekalan

Portfolio solar komersial yang besar memerlukan jadual penghantaran yang konsisten. Gangguan bekalan dalam perkakasan pemasangan boleh melambatkan krew pemasangan dan menjejaskan garis masa pentauliahan.

Yang boleh dipercayaipemasangan solar untuk bumbung jubinpembekal harus menunjukkan:

• Barisan pengeluaran boleh skala
• Ketelusan masa utama
• Keupayaan logistik eksport
• Kebolehulangan dimensi yang konsisten

Ketekalan amat penting kerana variasi dimensi dalam ketinggian cangkuk atau penjajaran plat asas boleh menyebabkan salah jajaran rel merentasi rentang bumbung yang panjang.

13. Model Kerjasama Kejuruteraan untuk Pemasangan Komersial

Untuk portfolio atas bumbung komersial dan berbilang bangunan, kerjasama antara pemasang danpengeluar cangkuk bumbung solarharus berlaku sebelum memuktamadkan bil bahan.

Aliran kerja yang dioptimumkan biasanya termasuk:

1. Semakan dokumentasi struktur bumbung
2. Pengenalpastian jenis jubin dan ukuran ketebalan
3. Pengiraan beban angin dan salji setiap kod tempatan
4. Perancangan susun atur jarak cangkuk
5. Spesifikasi pengikat struktur
6. Pengesahan prototaip (jika perlu)

Mengintegrasikan langkah-langkah ini semasa pra-pembinaan mengurangkan pesanan perubahan dan pelarasan medan. Menurut ASCE 7 (2022), sistem atas bumbung mesti mengambil kira tekanan angkat angin khusus zon. Input kejuruteraan pada peringkat lampiran memastikan pematuhan dan meningkatkan daya tahan struktur.

14. Pertimbangan Prestasi Jangka Panjang untuk Pemasangan Suria Bumbung Jubin

Apabila menilaicangkuk bumbung solarsistem, kebolehpercayaan jangka panjang adalah sama pentingnya dengan prestasi pemasangan awal.

14.1 Pengembangan Terma dan Keletihan

Rel pemasangan solar biasanya aluminium, manakala cangkuk adalah keluli tahan karat. Pengembangan perbezaan antara bahan memperkenalkan tegasan kitaran pada titik sambungan. Sepanjang hayat perkhidmatan 25 tahun, rintangan keletihan menjadi relevan.

14.2 Klasifikasi Persekitaran Kakisan

ISO 9223 mengkategorikan tahap kekakisan atmosfera. Persekitaran pantai (kategori C4–C5) memerlukan bahan tahan kakisan yang lebih tinggi. Dalam kes sedemikian, SUS316 disyorkan untuk mengelakkan kakisan pitting.

14.3 Kebolehcapaian Penyelenggaraan

Cangkuk harus membenarkan akses pemeriksaan tanpa penyingkiran modul penuh. Reka bentuk penyelenggaraan yang cekap meningkatkan kestabilan operasi jangka panjang.

15. Soalan Lazim Mengenai Cangkuk Bumbung Solar

15.1 Bolehkah satu cangkuk bumbung solar muat untuk semua jenis jubin?

Tidak. Geometri jubin berbeza dengan ketara. Reka bentuk boleh laras boleh merangkumi berbilang kategori jubin, tetapi jubin batu tulis dan sangat melengkung sering memerlukan konfigurasi khusus.

15.2 Bagaimanakah saya mengukur ketinggian jubin sebelum memilih cangkuk?

Ukur jumlah ketebalan jubin dan ketinggian pertindihan. Pastikan ketinggian cangkuk yang dipilih memberikan kelegaan yang mencukupi tanpa memampatkan permukaan jubin.

15.3 Apakah bahan yang terbaik untuk pemasangan solar bumbung pantai?

Keluli tahan karat SUS316 disyorkan untuk persekitaran dengan kemasinan tinggi atau marin kerana rintangan kakisan yang lebih baik.

15.4 Berapakah bilangan cangkuk bumbung yang diperlukan bagi setiap kilowatt?

Kuantiti cangkuk bergantung pada klasifikasi zon angin, saiz modul dan rentang rel. Pengiraan struktur mesti mengikut kriteria beban ASCE 7.

15.5 Adakah cangkuk bumbung solar memerlukan berkelip?

Dalam sesetengah sistem bumbung jubin, penyepaduan membran berkelip atau kalis air disyorkan untuk meningkatkan pencegahan kebocoran jangka panjang.

15.6 Apakah yang menyebabkan jubin retak semasa pemasangan?

Punca biasa termasuk pelepasan yang tidak mencukupi, terlalu ketat, teknik mengangkat yang tidak betul dan pengagihan beban yang tidak sekata.

15.7 Bagaimanakah masa pemasangan boleh dikurangkan?

Menggunakan cangkuk pra-pasang boleh laras dan antara muka rel terpiawai dengan ketara meningkatkan kecekapan pemasangan.

16. Kesimpulan Strategik: Ketepatan Kejuruteraan Memacu Keuntungan Projek

Memilih yang betulcangkuk bumbung solaruntuk asistem pemasangan solar bumbung jubinadalah keputusan kejuruteraan pelbagai dimensi. Geometri jubin, tingkah laku pemindahan beban, persekitaran kakisan dan aliran kerja pemasangan mesti dinilai bersama.

Untuk projek berskala komersial, sistem lampiran menentukan:

• Pematuhan struktur
• Produktiviti pemasangan
• Pendedahan jaminan
• Kos penyelenggaraan kitaran hayat
• Kebolehpercayaan peringkat portfolio

Boleh laras yang direka dengan baikcangkuk bumbung untuk bumbung jubinaplikasi mengurangkan ketidakpastian medan, menambah baik pengagihan beban dan meningkatkan integriti kalis air. Apabila disokong oleh pengesahan struktur yang didokumenkan dan konsistensi pengeluaran, sistem sedemikian memberikan kestabilan jangka panjang dan kelebihan kos yang boleh diukur.

Ketepatan kejuruteraan pada peringkat lampiran diterjemahkan terus kepada margin projek yang dipertingkatkan dan mengurangkan risiko operasi. Untuk pemasang, kontraktor EPC dan pasukan perolehan yang menguruskan portfolio solar bumbung jubin, pilih yang betulpengeluar cangkuk bumbung solarbukan sekadar keputusan sumber—ia adalah strategi struktur.

Rujukan

• Persatuan Jurutera Awam Amerika. (2022).Beban reka bentuk minimum dan kriteria yang berkaitan untuk bangunan dan struktur lain (ASCE/SEI 7-22). ASCE.
• Majlis Kayu Amerika. (2018).Spesifikasi reka bentuk kebangsaan untuk pembinaan kayu (NDS). Majlis Kayu Amerika.
• Pertubuhan Antarabangsa untuk Standardisasi. (2012).ISO 9223: Kakisan logam dan aloi — Kehakisan atmosfera — Pengelasan. ISO.
• Majlis Kod Antarabangsa. (2021).Kod kediaman antarabangsa (IRC). ICC.
• Kopp, G. A., Farquhar, S., & Morrison, M. (2012). Beban angin pada panel solar atas bumbung.Jurnal Kejuruteraan Angin dan Aerodinamik Perindustrian, 111, 100–111.
