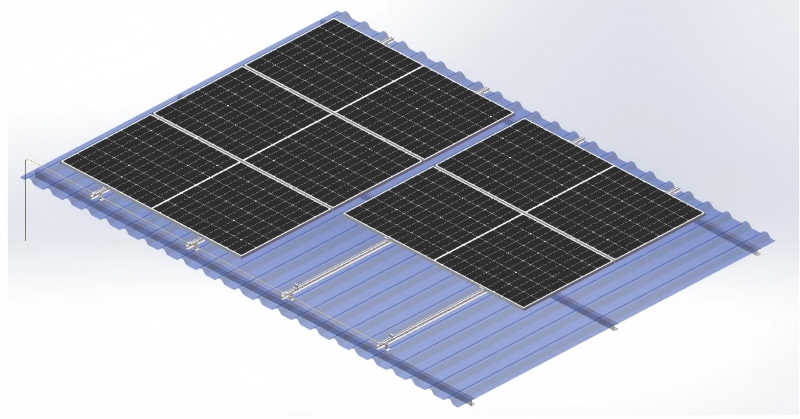

Bagaimana untuk memasang panel solar ke bumbung?

Memasang stesen janakuasa solar boleh membawa banyak manfaat, seperti menjimatkan bil elektrik atau bahkan mengetepikannya sepenuhnya.

Untuk menikmati banyak kemudahan tenaga solar, memasangnya di atas bumbung adalah pilihan yang paling kos efektif terlebih dahulu.

Panduan memasang panel solar ke bumbung

Dari komponen dan bahan yang diperlukan ke lokasi pemasangan terbaik dan arahan operasi langkah demi langkah, semua maklumat yang perlu anda ketahui boleh didapati di sini. Ambil komponen pemasangan tetap denganL-feetdan Rails Panduan sebagai contoh. Komponen yang diperlukan untuk memasang panel solar tetap bergantung kepada pengilang, tetapi mereka lebih kurang sama untuk mana -mana kaedah pemasangan panel solar. Satu set lengkap termasuk komponen, kabel penyongsang, penyambung MC4, pins + landasan panduan, kurungan aloi aluminium, dan lain -lain, dan yang paling penting, alat pembinaan. Dalam sistem pemasangan jenis ini, anda perlu menggerudi lubang di bahagian penyambung dan membetulkannya pada landasan panduan pemasangan untuk memastikan keseluruhan struktur dipasang dengan kukuh di atas bumbung. Satu set kit pemasangan pendakap sokongan dapat memenuhi keperluan pemasangan ini. Kaedah pemasangan lain termasuk pemasangan bolt dan pemasangan blok tekanan. Di samping itu, anda juga perlu menyediakan alat berikut: • Wrench • Tetapkan persegi • Tarpaulin kalis air, dll.

Kes ini menggunakan bahan aluminium dengan kaki berbentuk L dan landasan panduan. Bahan ini mempunyai kekuatan tinggi, ringan dan rintangan kakisan. Bahan aluminium mudah diproses ke dalam bahan sudut, yang sesuai untuk alat biasa dan orang yang tidak begitu profesional. Di samping itu, aluminium serasi dengan bingkai kebanyakan panel solar, jadi keluarga boleh memasangnya dengan sendirinya tanpa perlu memanggil profesional.

Berikut adalah langkah pemasangan terperinci:

Sila baca keseluruhan manual ini dengan teliti sebelum memasang sistem solar bumbung anda.

*Ketat mengikuti arahan pemasangan penyelesaian pelekap bumbung L-Feet akan memenuhi keperluan struktur produk dan mematuhi piawaian yang berkaitan. Semasa pemasangan, pastikan anda mematuhi peraturan keselamatan yang berkaitan dan perhatikan peraturan serantau yang berkaitan.

Pemasang harus mematuhi norma -norma berikut.

1. mematuhi semua kod bangunan tempatan atau kebangsaan yang berkenaan, termasuk mana -mana yang boleh menggantikan manual ini;

2. Pastikan produk seperti kurungan sesuai untuk pemasangan dan persekitaran pemasangan tertentu;

3. Sila gunakan aksesori yang disediakan oleh syarikat kami dan alat pemasangan yang anda bawa. (Syarikat kami tidak akan mengambil sebarang liabiliti untuk pembinaan menggunakan aksesori pengganti);

4. Bagaimana untuk mengitar semula: Sila ikuti peraturan tempatan;

5. Kakitangan Operasi: Pastikan tidak kurang daripada dua pemasang panel solar profesional;

6. Pastikan pemasangan peralatan berkaitan elektrik disiapkan oleh juruelektrik profesional;

7. Pastikan pemasangan komponen elektrik yang selamat dari array panel solar.

Ciri -ciri utama

a. Terutamanya digunakan untuk bumbung jubin keluli berbentuk tangga yang disokong oleh rasuk kayu atau rasuk keluli

b. Reka bentuk ringan, tahan lama dan cantik, senang dipasang dan cepat dipasang

c. Sesuai untuk semua jenis pemasangan panel solar yang dibingkai dan bingkai di pasaran

d. Komponen telah dipasang di kilang dan dibungkus dengan munasabah untuk menjimatkan masa pemasangan tapak

1. Penerangan

Sistem ini menggunakan aksesori aloi aluminium,Rel Aluminiumdan bolt keluli tahan karat, dan sesuai untuk bumbung jubin keluli berbentuk tangga yang disokong oleh rasuk kayu atau rasuk keluli.

Sebelum memasang sistem, sila baca arahan pemasangan berikut dengan teliti. Dan sila mematuhi undang -undang tempatan semasa pemasangan.

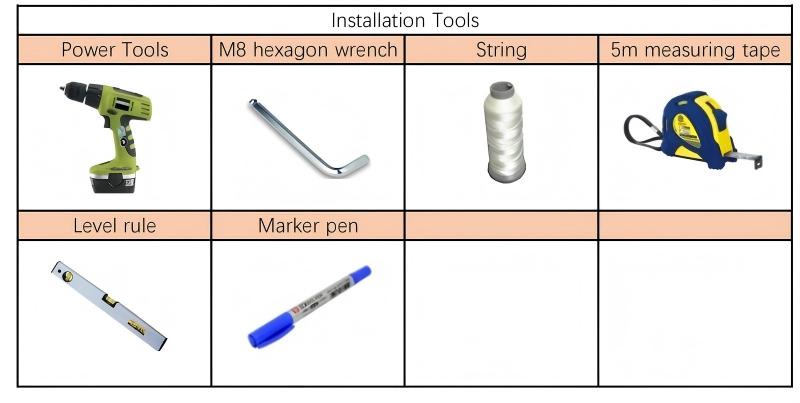

2. Alat pemasangan

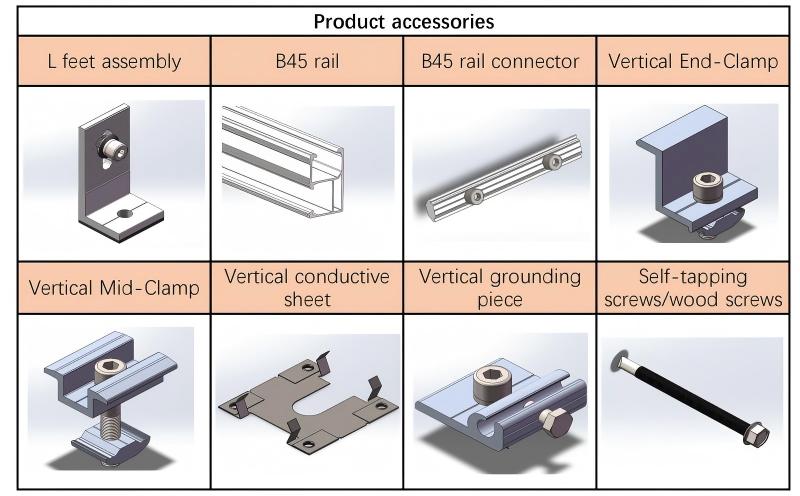

3. Aksesori Produk

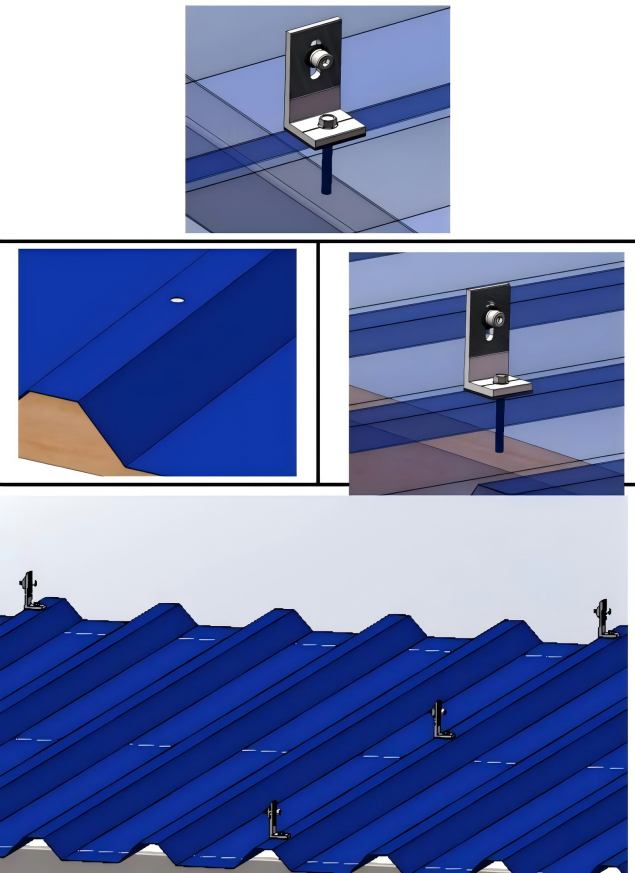

4.1 Memasang kaki l

Menurut bahan rasuk sokongan, gunakan skru penggerudian diri (rasuk sokongan adalah rasuk keluli) atau skru kayu (rasuk sokongan adalah balok kayu) untuk memasang dan memperbaiki pemasangan L-kaki di kedudukan puncak jubin keluli warna trapezoid.

PS: Jika purlin yang menyokong jubin keluli trapezoid diperbuat daripada rasuk kayu, perlu menggunakan alat penggerudian untuk menggerudi lubang kecil φ6mm dalam jubin keluli berwarna terlebih dahulu untuk memudahkan penyisipan skru kayu.

Susun mengikut lukisan dan pasang perhimpunan L-Feet yang tinggal menggunakan kaedah di atas.

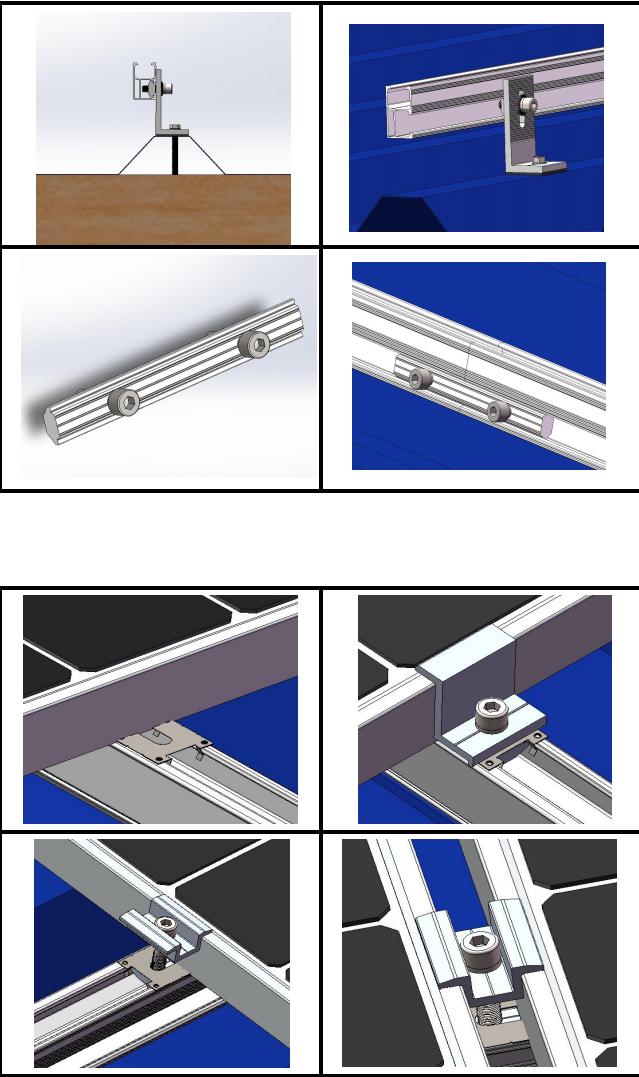

4.2 Memasang kereta api B45

Laraskan arah permukaan beralun rel B45 untuk menyelaraskannya dengan permukaan beralun komponen kaki yang sudah dipasang dan tetap, dan gunakan sepana heksagon M8 untuk mengetatkan bolt heksagon di cangkuk untuk mengunci kereta api.

Pasang penyambung kereta api di kedudukan bersama kereta api, dan gunakan sepana heksagon M8 untuk mengetatkan bolt heksagon pada penyambung kereta api untuk mengunci sendi di kedua -dua hujungnya.

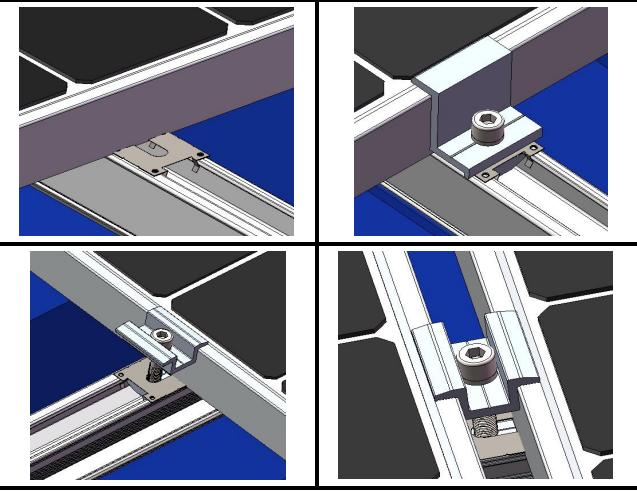

4.3 Memasang panel solar

Letakkan panel solar di atas kereta api, laraskan kedudukan perhimpunan akhir dan selesaikannya dengan clamp akhir (jika dilengkapi dengan lembaran konduktif, tekan lembaran konduktif ke dalam slot kereta api, laraskan kedudukan dan tekan satu hujung lembaran konduktif dengan bingkai logam panel solar).

Setelah menyesuaikan kedudukan panel solar tengah, selesaikannya denganMid-clamp(Jika dilengkapi dengan lembaran konduktif, tekan lembaran konduktif ke dalam slot rel, dan selepas menyesuaikan kedudukan, gunakan bingkai logam panel solar di kedua -dua belah pihak untuk menekan kedua -dua hujung lembaran konduktif)

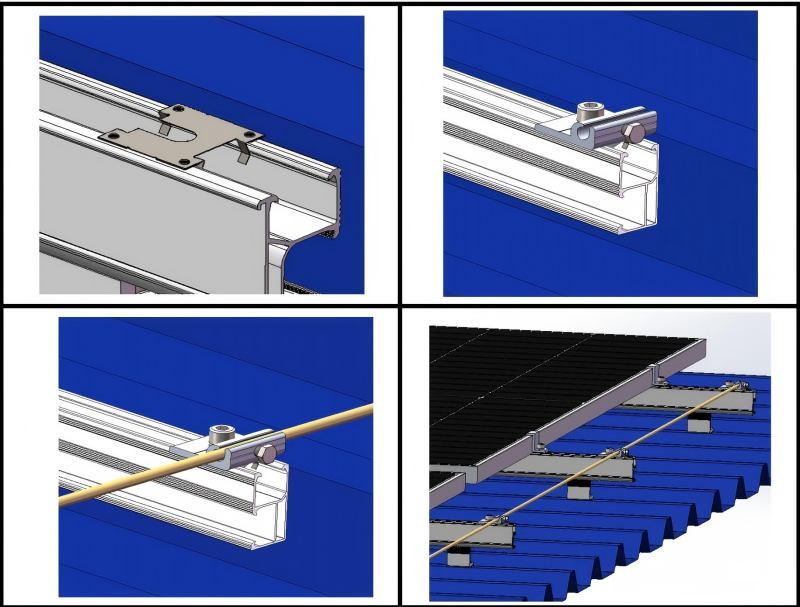

4.4 Memasang pemasangan asas

(1) Pasang lembaran konduktif di hujung kereta api.

(2) Kemudian pasang komponen asas.

(3) Pasang klip asas di hujung rel yang tinggal.

(4) Lulus dawai tembaga melalui klip asas ini, ketatkan bolt heksagon, dan akhirnya tanah dawai tembaga.
