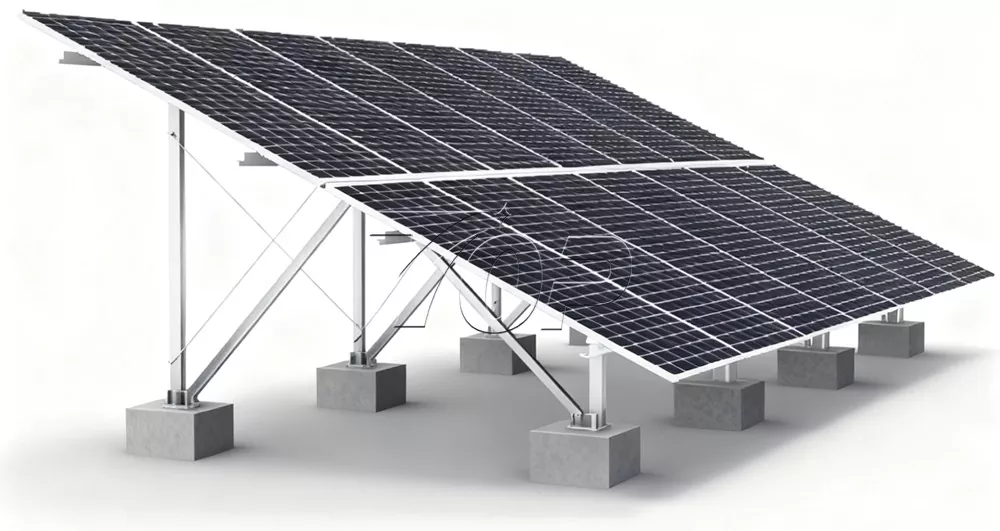

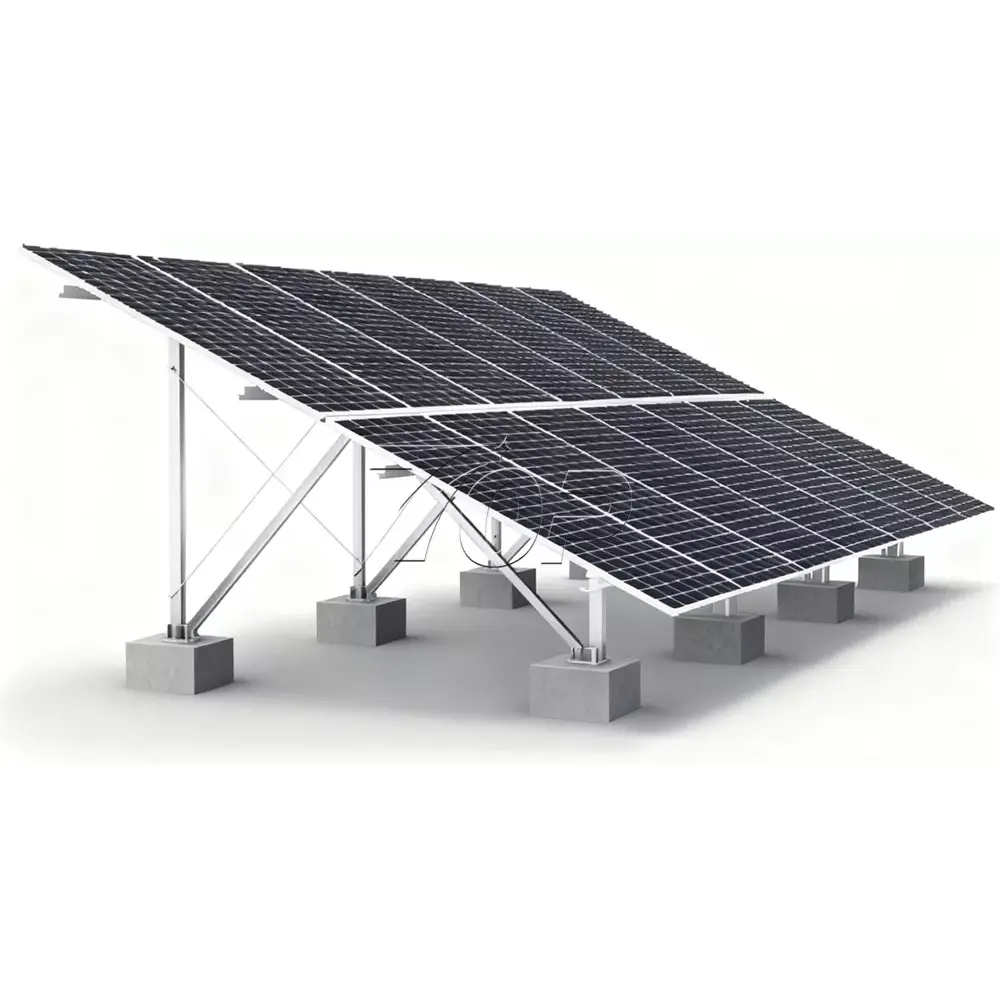

Sistem Rak Pemasangan Suria Tanah
Topfencesolar telah terlibat dalam pembuatan Ground Solar Mounting System dan terkemuka dalam membekalkan struktur pelekap solar dan kit pendakap ke seluruh dunia. Ia merujuk kepada struktur panel solar yang dipasang terus di atas tanah luar, menyesuaikan diri dengan rupa bumi yang berbeza seperti tanah rata, tanah landai, dan lain-lain. Dan ia memberi manfaat kepada penggunaan yang stabil, boleh dipercayai dan tahan lama.
Nama Jenama:Topfencesolar
Bahan Produk:Zink, aluminium dan magnesium
Fungsi Produk:Menawarkan sokongan yang stabil kepada panel solar
Hayat Perkhidmatan:Lebih 25 tahun
Sebagai pengilang dan pembekal profesional China, Sistem Rak Pemasangan Solar Ground jenama Topfencesolar direka khas oleh pengiraan pemuatan faktor angin/salji matang. Perbezaan daripada Aluminium atau keluli tergalvani Hot-dip, kami menggunakan teknologi Salutan magnesium aluminium tergalvani Zn-Al-Mg terkini.
Latar Belakang Prinsip bahan ZAM:
Struktur Zink Aluminium Magnesium mempunyai prestasi anti-karat yang sangat baik.
(Lebih banyak pilihan tawaran saiz)
Prinsip anti-karat terutamanya bergantung pada kesan sinergistik unsur-unsur aloi: zink, sebagai unsur anod korban utama, terhakis lebih disukai daripada besi, dengan itu melindungi tapak sokongan; aluminium boleh membentuk filem oksida padat di permukaan, seterusnya menghalang pencerobohan media menghakis; magnesium boleh menapis struktur butiran, meningkatkan rintangan kakisan aloi dan sifat mekanikal. Gabungan berbilang aloi ini menjadikan penyokong magnesium aluminium zink mempunyai jangka hayat anti-karat yang lebih lama daripada sokongan anti-karat tradisional seperti yang tergalvani biasa dalam persekitaran yang kompleks dan keras. Ia secara berkesan memastikan operasi stabil jangka panjang panel solar dan sistem lain, dan mengurangkan kos penyelenggaraan dan bahaya keselamatan yang disebabkan oleh kakisan.

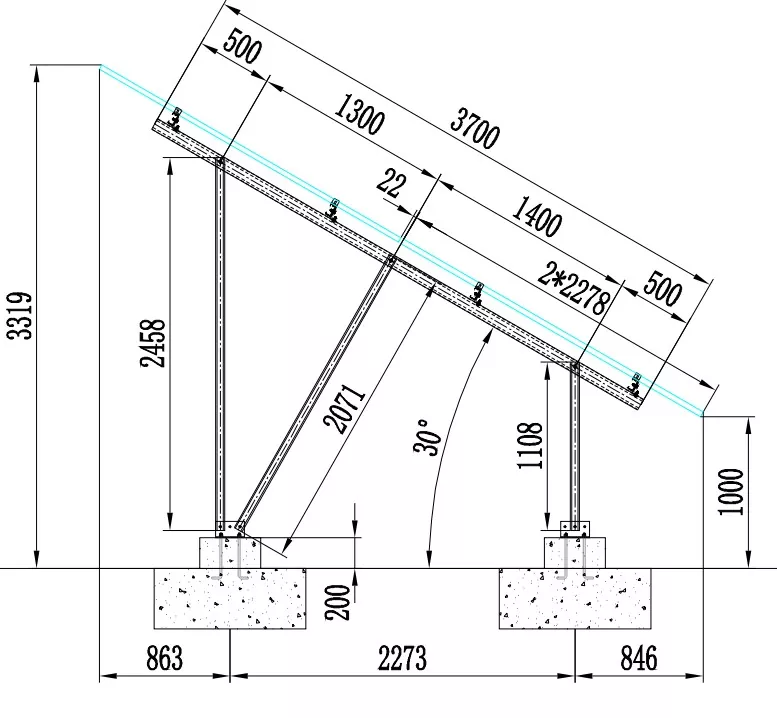

Data struktur:
Nama struktur: Sistem Pemasangan Suria Keluli Tanah
Ketinggian minimum antara bahagian bawah panel solar dan lantai: 1000mm.
Ketinggian maksimum ialah 3319mm
Sudut kecondongan: 30°
Asas: Konkrit
Barisan tatasusunan panel solar: 2 panel
Orientasi pemasangan: Menegak ( Potret juga boleh disesuaikan)

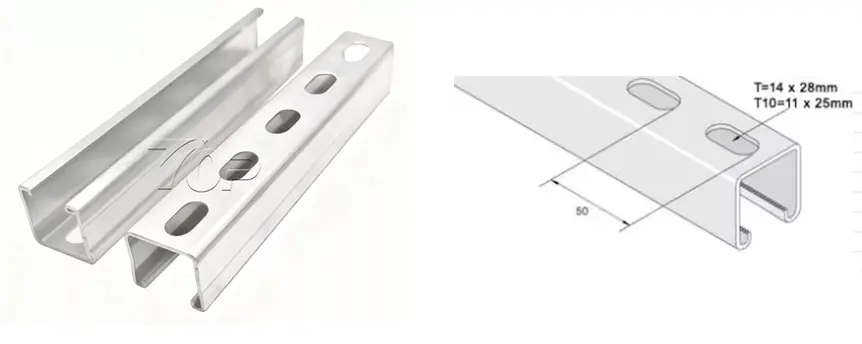

Rusuk Belakang: Keluli ZAM bentuk U dengan lubang
Bahan: ZAM
Pengikat: Skru/nat/bolt SUS304

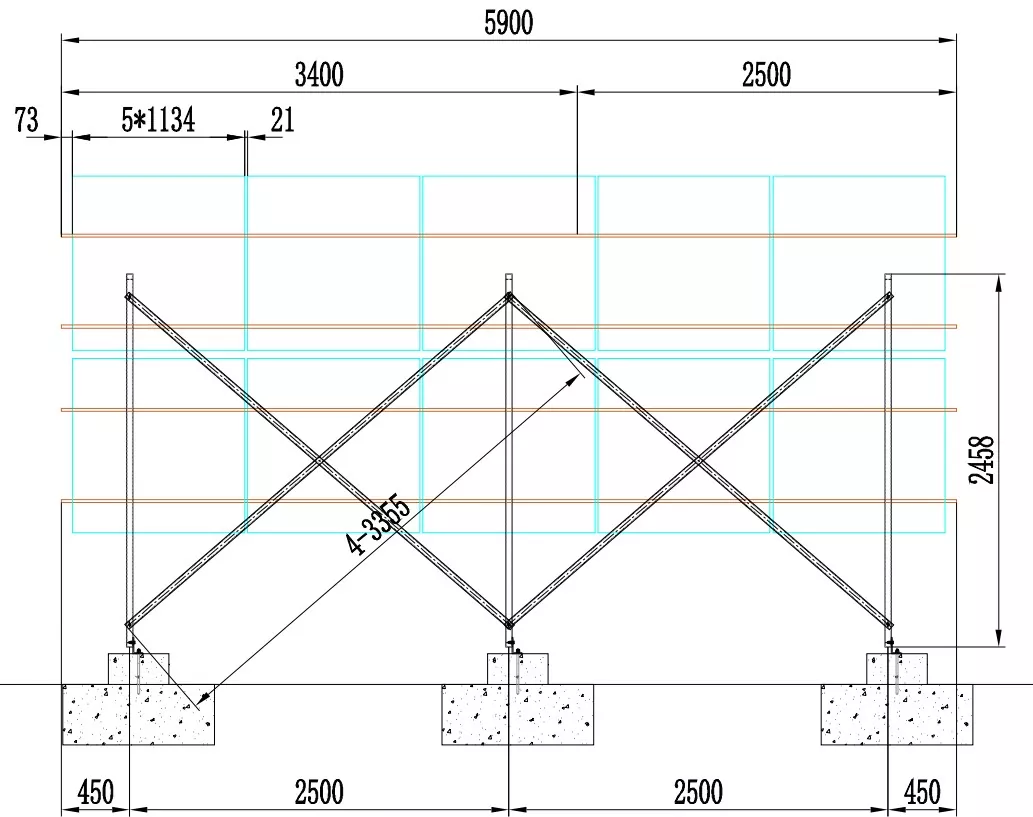

Perincian pembinaan dan sambungan.
|
|
|
|
|
|
|
|
|
|
BOM Struktur Topfencesolar
|
Perkara No. |
Nama |
Penerangan |
bahan |
|
|
Rasuk |
3700 |
S350ZAM |
|
|
Rel C80x40x15 |
3400 |
S350ZAM |
|
Rel C80x40x15 |
2500 |
S350ZAM |
|
|
|
Post Ctype（Dengan lubang） |
1108 |
S350ZAM |
|
Pos C（dengan lubang) |
2458 |
S350ZAM |
|
|
|
C bentuk Pendakap pepenjuru |
2071 |
S350ZAM |
|
|
Tulang belakang Bentuk U |
3355 |
S350ZAM |
|
Tulang belakang Bentuk U |
2680 |
S350ZAM |
|
|
|
Keluli sudut asas 02（Tas konkrit） |
110*70*6*190 |
S350ZAM |
|
Keluli sudut asas 02（Tas konkrit） |
110*70*6*190 |
S350ZAM |
|
|
|
Penyambung |
200 |
S350ZAM |
|
|
Sokongan Purlin |
L80*50-1 |
S350ZAM |
|
|
Pengapit hujung menegak- jenis kunci belakang |
L40 |
Al6005-T5 |
|
|
Jenis kunci pengapit belakang tengah menegak |
L40 |
Al6005-T5 |
Saiz bentuk U boleh disesuaikan untuk saiz yang berbeza.

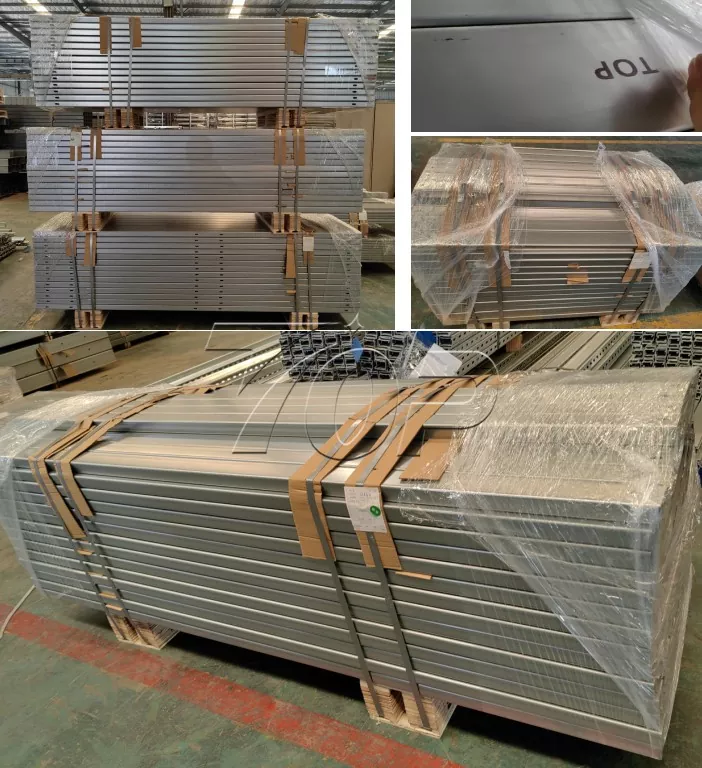

Gambar pengeluaran selesai.

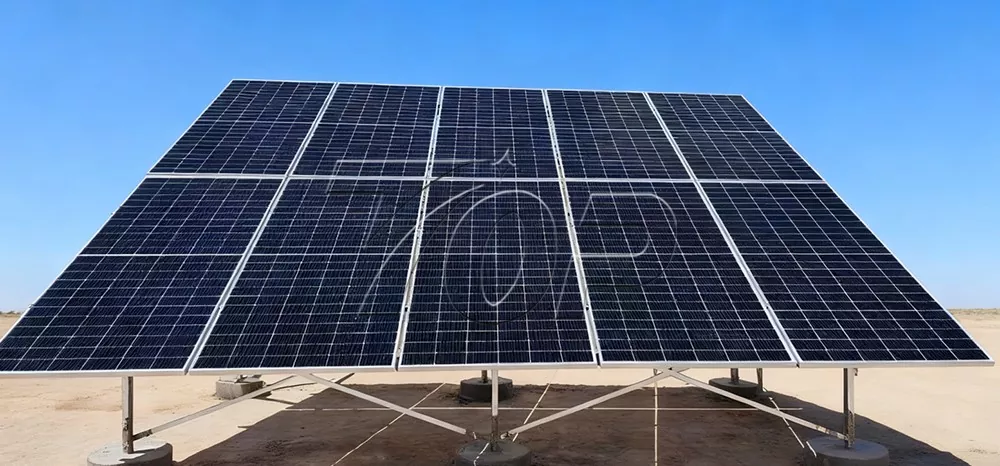

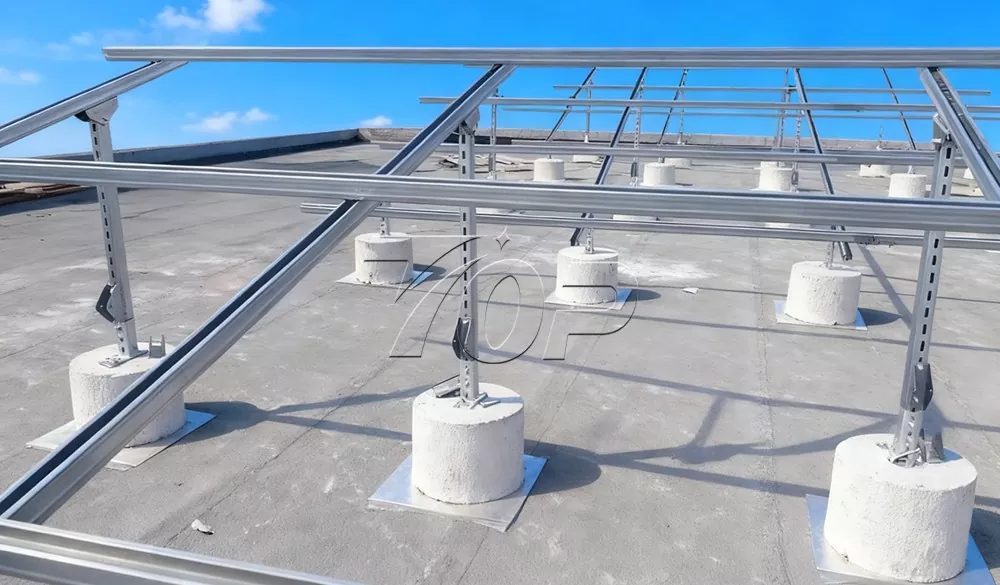

Kes Permohonan Sebenar
