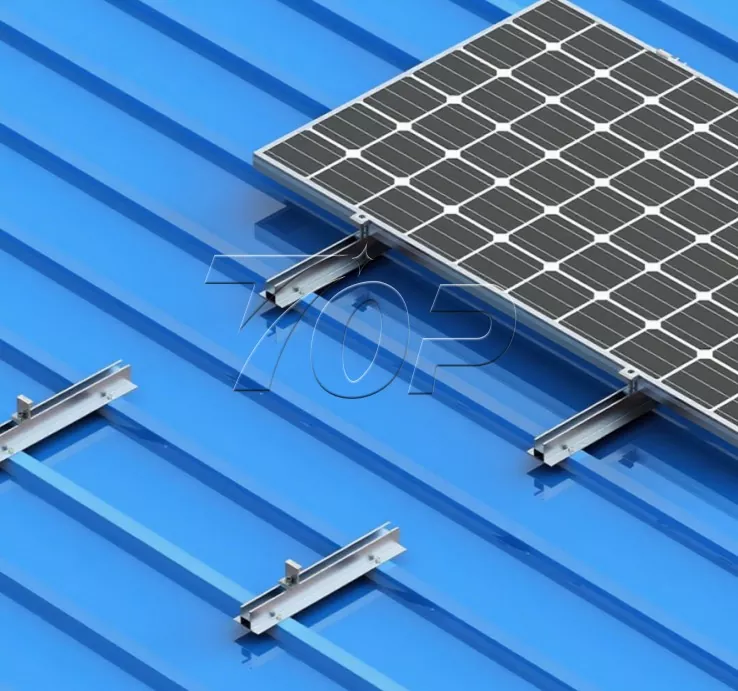

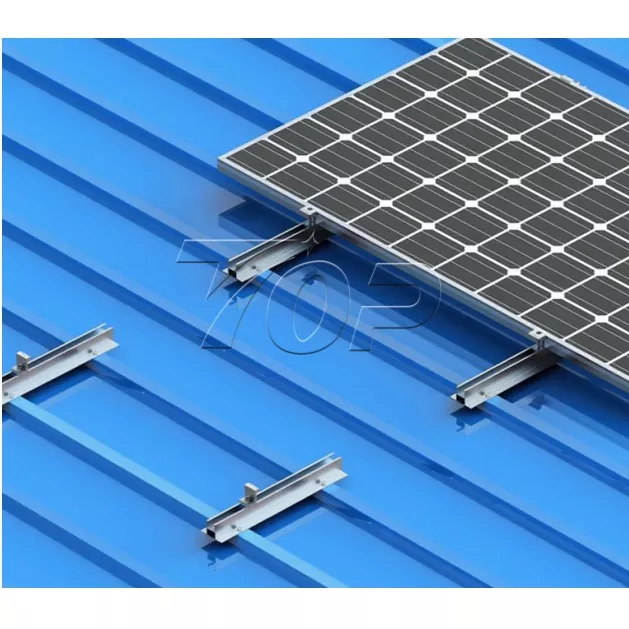

Sistem Pemasangan Suria Rel Mini Aluminium

1.Panel Suria

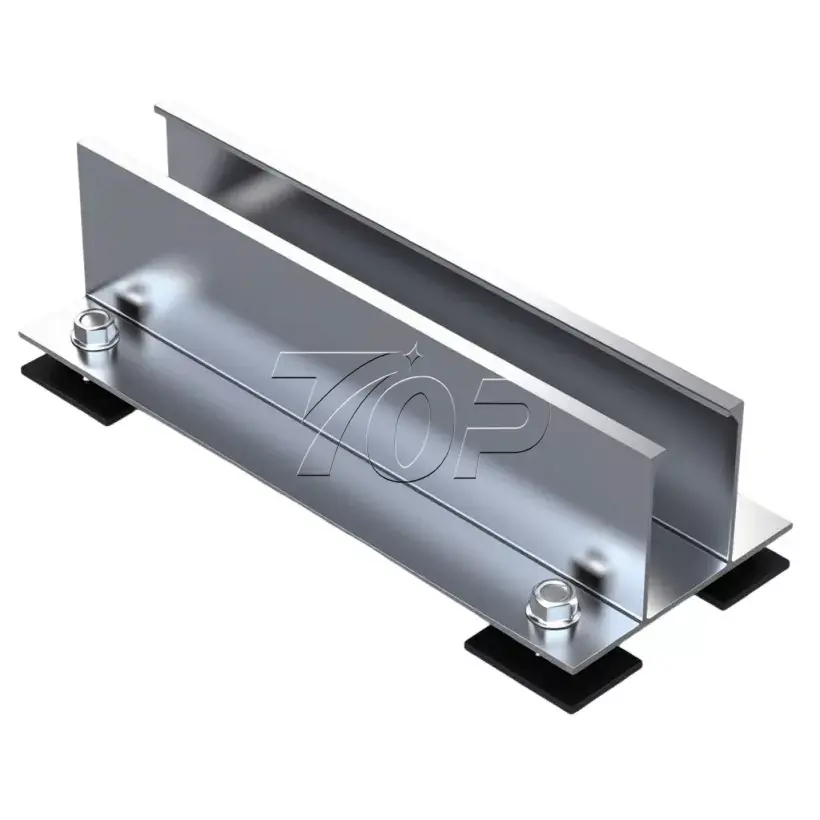

2. Rel mini aluminium

3. Pengapit Pertengahan

4. Pengapit Akhir

5. Bolt

6. Skru Menoreh Kendiri

7. Alas Getah

8. Grounding Lug

9. Klip Kabel

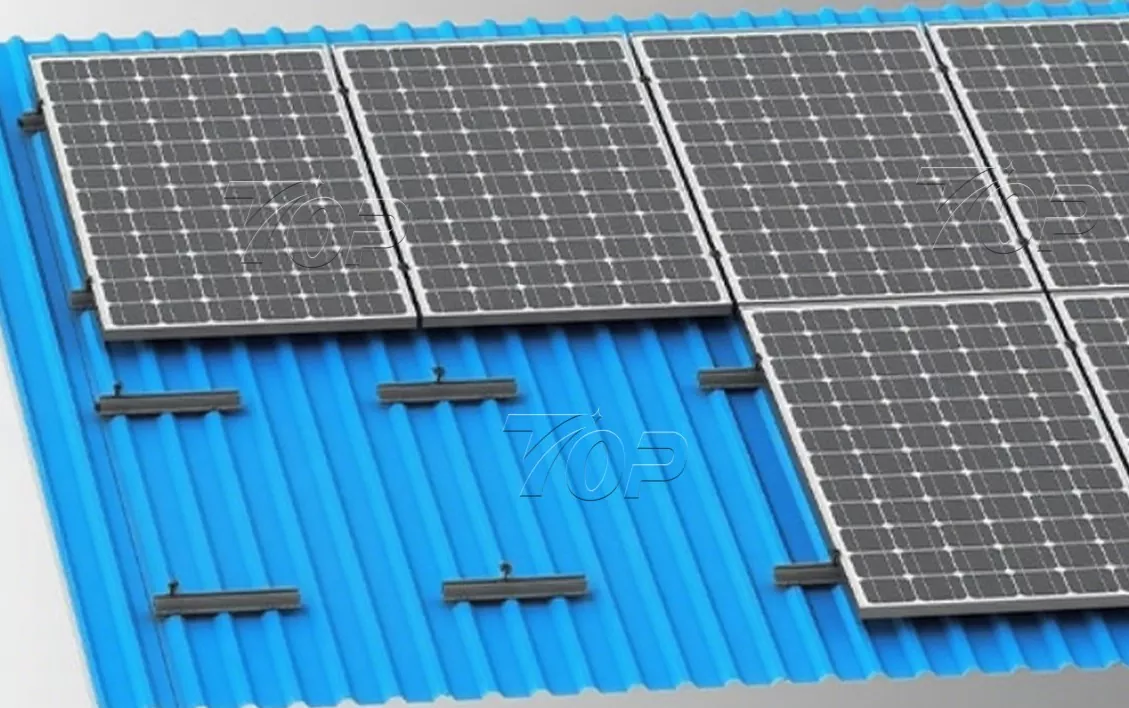

Susun atur panel solar pada petunjuk rajah rel mini menunjukkan seperti di bawah.

Lebar panel solar ialah 1134mm. Panjang boleh jadi 2278mm, Ketebalan panel ialah 30mm, 35mm. (Ia juga sesuai dengan dimensi lain panel solar. ) Susunan kuantiti panel solar boleh disusun berdasarkan saiz bumbung tapak anda.

Parameter

Reka bentuk penyelesaian ini khusus untuk pemasangan panel solar bumbung logam. Ia boleh menyesuaikan diri dengan pelbagai projek bumbung solar dengan skala dan susun atur yang berbeza. Sistem Pemasangan Suria Rel Mini Aluminium boleh termasuk bumbung lembaran trapezoid dan bumbung beralun, dsb. Spesifikasi biasa adalah panjang 200mm (penyesuaian sokongan), Penyelesaian Rak Mini Tanpa Rel Topfencesolar untuk bumbung Logam mendapat manfaat daripada ringan dan mudah dibawa dan dipasang, dengan berkesan mengurangkan beban menanggung beban tambahan pada bumbung dan mengurangkan beban tambahan yang menanggung beban pada bumbung dan mengurangkan. Skru dwilogam dengan pad Getah mengambil kesan menghalang air bocor melalui bumbung apabila memasang rel pada bumbung logam.

Ciri-ciri

1. Reka bentuk yang telah dipasang, pemasangan yang mudah dan cekap tinggi.

2. Rel Mini kami yang dioptimumkan untuk Sistem pemasangan Solar ini boleh disesuaikan dengan bumbung logam rumah kediaman, bumbung bangunan komersial, bumbung gudang.

3. Aluminium 6005 - Bahan T5 dari Topfencesolar mempunyai gred tinggi sepcial dari pasaran, sistem kami mempunyai prestasi tinggi pada berat ringan dan kekuatan.

4. Ia boleh menahan tiupan angin kencang sehingga 60m/s dan beban salji 1.4KN/m², memastikan kestabilan dan keselamatan struktur panel solar.

Kos rendah, struktur murah, dan juga mengurangkan kos buruh pemasangan dan masa pemasangan.
